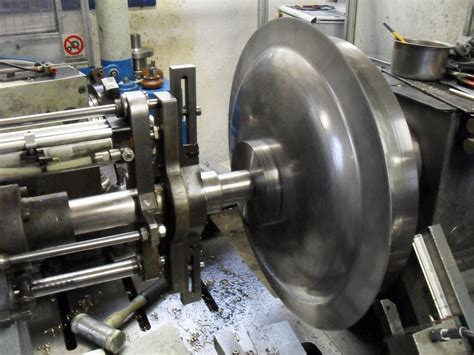

Scopri Tutto sulla Tornitura Lamiera: Guida Completa a Dimensionamento, Tolleranze e Acciai Automatici

La tornitura è un'antica lavorazione fondamentale per trasformare materiali grezzi in componenti di precisione, mantenendo la qualità e l'integrità strutturale. Utilizzata ampiamente nella produzione di parti meccaniche, la tornitura consente di creare forme precise e finiture superficiali elevate, garantendo risultati robusti e su misura per ogni esigenza. Questo tipo di lavorazione è particolarmente indicata nei progetti che richiedono tolleranze strette e superfici lisce, capaci di resistere a sollecitazioni nel tempo.

Inoltre, rappresenta una soluzione vantaggiosa per produzioni di larga scala, dato che garantisce efficienza e uniformità anche per volumi elevati. La tornitura è altamente efficace nel garantire precisione e finitura superficiale. Questo processo permette di ottenere componenti che rispondono a esigenze strutturali senza deformazioni.

Considerazioni Importanti nella Progettazione e Dimensionamento

Nel mondo della produzione esiste un concetto chiamato DFM (Design for Manufacturability). Quando si introduce un nuovo prodotto sul mercato, la velocità e il costo sono tutto. Se un progetto è troppo complesso o ignora i limiti fisici del metallo, si verifica un "attrito di produzione": prezzi più alti, tempi di attesa più lunghi e un maggior rischio di errori.

Seguendo questa guida alla progettazione della lamiera, non solo renderete più fluido il processo di fabbricazione, ma renderete più redditizia la vostra attività riducendo gli sprechi e accelerando il time-to-market. Siete pronti a iniziare il vostro prossimo progetto?

Pensate a un pezzo di metallo come a un pezzo di cartone.
Rispettate la "venatura" del metallo. Le lastre di metallo vengono prodotte mediante laminazione in un mulino, il che conferisce loro una "venatura", proprio come il legno.
Siate flessibili con le tolleranze. Il metallo è leggermente elastico.

Errori Comuni da Evitare

Non piegare troppo stretto (il raggio di curvatura).
Evitate i ritagli lunghi e magri. Le taglierine laser utilizzano un calore intenso.
Quando si piega il metallo lungo un bordo piatto, il metallo cerca di separarsi nell'angolo.
Se si posiziona il foro troppo vicino al punto in cui il metallo viene piegato, il foro si allunga e finisce per assumere l'aspetto di un ovale.

Flange e Utensili Standard

La "flangia" è la parte del metallo che viene piegata. Le nostre macchine hanno bisogno di una superficie sufficiente per afferrare il metallo e piegarlo. Fate in modo che le flange siano sufficientemente lunghe. Le flange più lunghe ci permettono di utilizzare utensili standard.

Tolleranze e Costi

Essere troppo severi sulle tolleranze quando non è necessario aumenta i tempi e i costi di ispezione. La regola semplice: Siate flessibili con le tolleranze.

Importanza della Standardizzazione

Se progettate tutte le vostre pieghe in modo che abbiano le stesse dimensioni, possiamo utilizzare un unico strumento per realizzare tutte le pieghe.

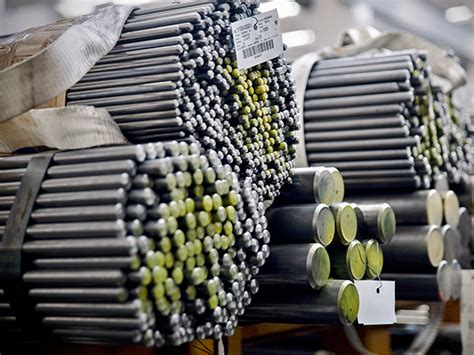

Acciai Automatici: Caratteristiche e Applicazioni

Gli acciai automatici sono leghe ferro-carbonio appositamente formulate con l’aggiunta controllata di elementi quali zolfo, piombo, tellurio o bismuto, progettate per facilitare la formazione di trucioli corti e discontinui durante le lavorazioni per asportazione. La peculiarità distintiva di questi materiali risiede nella loro capacità di formare inclusioni non metalliche controllate che agiscono come concentratori di tensione, facilitando la rottura del truciolo e riducendo le forze di taglio.

La lavorabilità negli acciai automatici è determinata da diversi fattori interconnessi che influenzano il processo di asportazione del truciolo. La composizione chimica degli acciai automatici è caratterizzata dalla presenza controllata di elementi che migliorano la lavorabilità. Il piombo, quando presente in concentrazioni del 0,15-0,35%, agisce come lubrificante solido distribuito nella matrice metallica, riducendo l’attrito durante il taglio.

La formazione del truciolo negli acciai automatici avviene attraverso meccanismi di deformazione plastica concentrata facilitata dalle inclusioni non metalliche presenti nella microstruttura.

Leggi anche: Tornitura CNC: Precisione e Qualità

Normative di Riferimento

La normativa UNI EN acciai automatici UNI EN 10277 definisce le specifiche tecniche per gli acciai automatici destinati a lavorazioni meccaniche, stabilendo composizioni chimiche, proprietà meccaniche e condizioni di fornitura. La norma classifica gli acciai automatici in diverse categorie basate sul contenuto di carbonio e sugli elementi per la lavorabilità, specificando tolleranze rigorose per zolfo, piombo e altri elementi che influenzano la truciolabilità.

Gli standard ASTM A276 (inossidabili) e le designazioni AISI definiscono le specifiche per gli acciai automatici nel mercato nordamericano.

Tipologie di Acciai Automatici

Acciai automatici non da trattamento termico: rappresentano la categoria più utilizzata per applicazioni dove le proprietà meccaniche richieste sono moderate e la priorità è data alla lavorabilità ottimale. Le applicazioni industriali acciai automatici di questa categoria includono minuteria metallica, componenti di fissaggio e particolari con geometrie complesse che richiedono elevate velocità di produzione.
Acciai automatici da cementazione: combinano elevata lavorabilità con la capacità di sviluppare durezza superficiale attraverso processi di cementazione.
Acciai automatici da bonifica: presentano contenuto di carbonio medio (0,25-0,55%) che permette di ottenere proprietà meccaniche superiori attraverso tempra e rinvenimento.

Il grado 11SMn30 rappresenta l’acciaio automatico al carbonio con zolfo più utilizzato per applicazioni generali, garantendo buon compromesso tra lavorabilità e proprietà meccaniche. Il 11SMnPb30 aggiunge piombo per migliorare ulteriormente la lavorabilità, particolarmente vantaggioso per lavorazioni ad alta velocità su torni automatici.

Ruolo degli Elementi Chimici

Zolfo: Lo zolfo negli acciai automatici svolge il ruolo fondamentale di elemento migliorativo della lavorabilità attraverso la formazione di inclusioni di solfuro di manganese (MnS). La morfologia delle inclusioni solfurose è controllata attraverso il rapporto Mn/S, tipicamente mantenuto tra 4:1 e 6:1 per garantire formazione completa di MnS ed evitare la presenza di solfuro di ferro (FeS) che risulterebbe dannoso per le proprietà meccaniche.
Piombo: Il piombo negli acciai automatici zolfo piombo agisce come lubrificante solido distribuito uniformemente nella microstruttura. La solubilità praticamente nulla del piombo nel ferro garantisce la presenza di particelle metalliche libere che migrano verso le superfici di taglio durante la deformazione plastica.
Tellurio e bismuto: Tellurio e bismuto rappresentano alternative al piombo per il miglioramento della lavorabilità negli acciai automatici.

Parametri di Lavorabilità

La quantificazione della lavorabilità negli acciai automatici utilizza indici standardizzati che permettono comparazioni oggettive tra diversi materiali. Gli acciai automatici con piombo raggiungono tipicamente indici di lavorabilità del 150-200%, mentre i gradi con solo zolfo si attestano sul 120-150%. Le velocità di taglio ottimali per gli acciai automatici variano in funzione della composizione chimica, del tipo di lavorazione e delle caratteristiche dell’utensile utilizzato. La durata degli utensili da taglio rappresenta un parametro critico per la valutazione economica degli acciai automatici. La finitura superficiale ottenibile con gli acciai automatici è generalmente superiore rispetto agli acciai convenzionali grazie alla riduzione dell’adesione del truciolo e alla formazione di film lubrificanti.

Trattamenti Termici

Condizione laminata naturale: rappresenta lo stato di fornitura più comune per gli acciai automatici destinati a lavorazioni meccaniche dirette.
Normalizzazione: viene applicata agli acciai automatici per ottenere microstruttura uniforme e rilassare le tensioni residue da lavorazione a caldo. La ricottura di addolcimento, condotta a 650-700°C, è utilizzata per massimizzare la lavorabilità riducendo la durezza del materiale.
Trattamenti termici di bonifica: richiedono particolare attenzione per la presenza di inclusioni solfurose che possono influenzare le proprietà finali. Il rinvenimento, tipicamente a 550-650°C, permette di ottenere il compromesso desiderato tra durezza e tenacità.

Le limitazioni nei trattamenti termici degli acciai automatici derivano principalmente dalla presenza di inclusioni non metalliche che possono causare anisotropia delle proprietà meccaniche.

Leggi anche: Precisione nella Tornitura Lenti

Processi di Produzione

Colata: I processi di colata per acciai automatici richiedono controlli rigorosi per garantire distribuzione uniforme degli elementi per la lavorabilità.
Laminazione: La laminazione degli acciai automatici richiede parametri specifici per ottenere allungamento controllato delle inclusioni solfurose nella direzione di laminazione.
Ottimizzazione dei parametri: L’ottimizzazione dei parametri di lavorazione per gli acciai automatici richiede considerazione simultanea di velocità di taglio, avanzamento, profondità di passata e caratteristiche dell’utensile.

L’ottimizzazione dei cicli produttivi con acciai automatici richiede approccio sistematico che considera produttività, qualità e costi operativi.

Applicazioni Industriali

Industria automobilistica: rappresenta il settore di maggiore utilizzo per gli acciai automatici, dove sono impiegati per la produzione di componentistica che richiede elevati volumi e tolleranze precise.
Minuteria metallica: rappresenta un’applicazione ideale per gli acciai automatici, sfruttando la capacità di produrre grandi volumi con elevata precisione dimensionale.
Settore oleodinamico: utilizza acciai automatici per componenti che richiedono finiture superficiali elevate e tolleranze ristrette.
Industria degli elettrodomestici e dispositivi elettronici: utilizza acciai automatici per componenti che richiedono elevati volumi produttivi e costi contenuti.

Limitazioni e Criteri di Selezione

Saldabilità: La saldabilità degli acciai automatici è significativamente compromessa dalla presenza di zolfo e piombo, che causano formazione di composti fragili nella zona termicamente alterata.
Tenacità trasversale: La tenacità trasversale degli acciai automatici è ridotta rispetto agli acciai convenzionali a causa dell’orientazione preferenziale delle inclusioni solfurose allungate durante laminazione.
Resistenza alla fatica: La resistenza alla fatica degli acciai automatici può essere influenzata negativamente dalle inclusioni non metalliche che agiscono come concentratori di tensione per l’innesco di cricche.

I criteri di selezione per acciai automatici devono bilanciare vantaggi in lavorabilità con limitazioni nelle proprietà meccaniche.

Controlli e Test

Prove di lavorabilità: Le prove di lavorabilità per acciai automatici seguono protocolli standardizzati che permettono comparazioni oggettive tra materiali diversi.
Controlli metallografici: I controlli metallografici per acciai automatici includono valutazione della distribuzione e morfologia delle inclusioni solfurose, caratterizzazione della microstruttura e verifica dell’assenza di difetti metallurgici.
Analisi della morfologia del truciolo: L’analisi della morfologia del truciolo rappresenta un controllo specifico per acciai automatici, verificando la formazione di segmenti corti e la facilità di evacuazione.
Test di usura utensili: I test di usura utensili per acciai automatici quantificano l’estensione della durata degli utensili e identificano i meccanismi di usura predominanti.

Confronto e Analisi Costi-Benefici

Il confronto tra acciai automatici e acciai convenzionali evidenzia vantaggi significativi in termini di produttività e qualità delle lavorazioni. L’analisi costi-benefici per acciai automatici deve considerare il costo superiore del materiale (tipicamente 10-20% in più) rispetto ai benefici in produttività e riduzione costi di lavorazione.

I criteri di sostituzione di acciai convenzionali con acciai automatici includono valutazione del volume produttivo, complessità geometrica, tolleranze richieste e sollecitazioni in servizio.

Sviluppi Futuri

Acciai automatici senza piombo: Lo sviluppo di acciai automatici privi di piombo rappresenta una tendenza importante guidata da considerazioni ambientali e normative sempre più restrittive.
Ottimizzazione per CNC: L’ottimizzazione degli acciai automatici per lavorazioni CNC ad alta velocità richiede composizioni specifiche per operazioni di fresatura, foratura e lavorazioni complesse.
Microleganti: Gli sviluppi nella composizione chimica degli acciai automatici includono utilizzo di microleganti per ottimizzare simultaneamente lavorabilità e proprietà meccaniche.

Riepilogo dei Vantaggi e Limitazioni

Gli acciai automatici contengono elementi specifici (zolfo, piombo, tellurio) che migliorano significativamente la lavorabilità attraverso la formazione di inclusioni che facilitano la rottura del truciolo e riducono l’attrito durante il taglio. La presenza di zolfo e piombo negli acciai automatici causa formazione di composti fragili durante la saldatura, aumentando il rischio di cricche a caldo. La selezione considera volume produttivo, complessità geometrica, tolleranze richieste e sollecitazioni in servizio.

I vantaggi includono incrementi di produttività del 30-80%, aumento di durata utensile del 50-150% e miglioramento della qualità superficiale. I trattamenti termici acciai automatici sono possibili ma richiedono parametri ottimizzati per la presenza di inclusioni solfurose. Tellurio, bismuto e terre rare rappresentano alternative al piombo con minore impatto ambientale.

Gli acciai automatici rappresentano una soluzione tecnologica matura per l’industria manifatturiera moderna, offrendo vantaggi significativi in produttività e qualità delle lavorazioni.

Tabella Comparativa Acciai Automatici

Tipo di Acciaio	Composizione Chimica	Applicazioni Tipiche	Vantaggi	Limitazioni
11SMn30	Acciaio al carbonio con zolfo	Componenti generali, minuteria	Buon compromesso tra lavorabilità e proprietà meccaniche	Saldabilità compromessa
11SMnPb30	Acciaio al carbonio con zolfo e piombo	Lavorazioni ad alta velocità	Elevata lavorabilità	Restrizioni ambientali per il piombo
Acciai da cementazione	Varia in base al grado	Componenti che richiedono durezza superficiale	Elevata lavorabilità e durezza superficiale	Richiede processo di cementazione
Acciai da bonifica	Contenuto di carbonio medio	Componenti che richiedono resistenza meccanica	Elevata resistenza meccanica e lavorabilità	Richiede tempra e rinvenimento

Richiedere una superficie planare in prossimità del bordo tranciato non è possibile. Ci sarà sempre una deformazione in prossimità del taglio, perché è parte del processo. Nel migliore dei casi sarà possibile ottenere un assottigliamento nell’ordine del 10% rispetto allo spessore del materiale. Riportare la dicitura “bordi lisci” comporta importanti conseguenze. In primo luogo potrebbe indicare la richiesta di un processo di tranciatura fine, che è decisamente più costoso rispetto alla tranciatura tradizionale.

In altri casi, il progettista dello stampo potrà minimizzare lo schianto tramite riduzione del gioco tra punzone e matrice, ma ciò comporta maggiori costi di manutenzione. Infine, per ottenere quanto richiesto, potrebbe essere necessario un ulteriore processo di lavorazione con macchine utensili. Annotare “nessuna bava” significa richiedere un’ulteriore operazione di burattatura che aumenterà il costo del pezzo. Solitamente la bava è il 10% dello spessore del materiale. Allo stesso modo, richiedere una bava massima, ad esempio, di 0,1mm su uno spessore di 3mm comporta un aumento dei costi di manutenzione.

Sulla maggior parte dei componenti piegati vengono richiesti particolari raggi di piega. L’operazione di piegatura deve far fronte alle leggi fisiche del materiale. In base alla sua durezza e allo spessore, potrebbe non essere possibile ottenere raggi molto piccoli. Inoltre, il processo di piegatura non consente il controllo del raggio esterno. Il materiale si deforma naturalmente. Il costruttore di stampi può solamente controllare il raggio interno, ed è questo che deve essere quotato a disegno. Assicurarsi sempre che gli angoli tranciati abbiano un raggio di raccordo maggiore o uguale allo spessore del materiale. Riportare “spigolo vivo” può comportare problemi. Lo stesso principio si applica ai fori: il diametro minimo dovrebbe essere almeno 1,5 volte lo spessore del materiale.
