Nel cuore pulsante delle officine meccaniche, dove la precisione è la chiave del successo, gli strumenti ottici come microscopi, lenti e visori di precisione giocano un ruolo cruciale. Questi dispositivi non solo migliorano la qualità del lavoro, ma sono anche fondamentali per garantire che ogni componente prodotto rispetti gli standard più elevati. In questo approfondimento, esploreremo l'importanza di questi strumenti, il loro funzionamento e i vantaggi che offrono alle industrie meccaniche.
L'Importanza della Precisione nell'Industria Meccanica
Nel settore meccanico, la precisione non è solo un obiettivo, ma una necessità. Ogni componente deve essere realizzato con tolleranze minime per garantire il corretto funzionamento delle macchine e la sicurezza degli operatori. Gli strumenti ottici di precisione, come i microscopi, le lenti e i visori, sono essenziali per raggiungere questo livello di accuratezza. Essi permettono agli operatori di esaminare dettagli microscopici, identificare difetti e garantire che ogni pezzo sia conforme alle specifiche richieste.
Microscopi: Una Visione Dettagliata del Mondo Microscopico
I microscopi sono strumenti ottici che consentono di ingrandire oggetti di piccole dimensioni, rendendo visibili dettagli altrimenti invisibili a occhio nudo. Nell'industria meccanica, i microscopi sono utilizzati per l'ispezione di superfici, l'analisi dei materiali e il controllo qualità. Essi permettono di identificare microfessure, impurità e altri difetti che potrebbero compromettere la funzionalità di un componente.
I microscopi ottici, in particolare, sono ampiamente utilizzati per la loro capacità di fornire immagini ad alta risoluzione. Essi utilizzano lenti per ingrandire l'immagine di un oggetto, permettendo agli operatori di esaminare dettagli con precisione. I microscopi elettronici, d'altra parte, offrono ingrandimenti ancora maggiori e sono utilizzati per analisi più dettagliate, come lo studio della struttura cristallina dei materiali.
Lenti di Precisione: la Chiave per un'Osservazione Accurata
Le lenti di precisione sono componenti fondamentali di molti strumenti ottici, inclusi i microscopi e i visori. Esse sono progettate per focalizzare la luce in modo preciso, permettendo un'osservazione chiara e dettagliata. Le lenti di precisione sono utilizzate in una varietà di applicazioni nell'industria meccanica, dal controllo qualità alla progettazione di nuovi componenti.
Leggi anche: Parquet a olio: pulizia e cura
La qualità delle lenti è cruciale per garantire un'osservazione accurata. Le lenti di precisione sono realizzate con materiali di alta qualità e sono sottoposte a rigorosi controlli per garantire che siano prive di difetti. Esse sono progettate per minimizzare le aberrazioni ottiche, garantendo immagini nitide e dettagliate.
Visori di Precisione: Strumenti per il Controllo Qualità
I visori di precisione sono strumenti ottici utilizzati per l'ispezione e il controllo qualità di componenti meccanici. Essi permettono di confrontare un pezzo con un modello di riferimento, identificando eventuali discrepanze. I visori di precisione sono particolarmente utili per l'ispezione di componenti complessi, dove anche una piccola deviazione dalle specifiche può avere conseguenze significative.
Questi strumenti sono dotati di sistemi di illuminazione avanzati e lenti di alta qualità, che permettono un'osservazione dettagliata. I visori di precisione sono utilizzati in una varietà di settori, dalla produzione di componenti automobilistici alla fabbricazione di dispositivi elettronici.
Tornitura Lenti: Tecniche e Macchinari

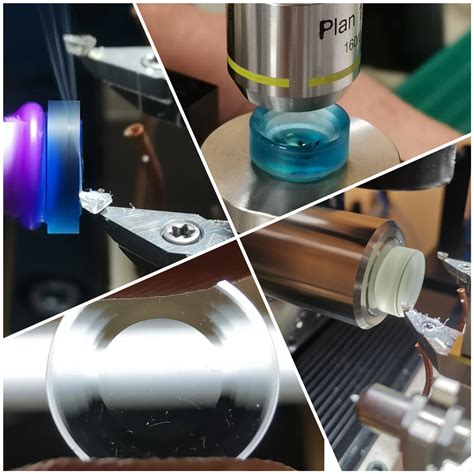

La lavorazione delle lenti avviene tramite tornitura, un processo in cui il pezzo da lavorare (retto e trascinato da una vite al centro o tramite depressione) ruota contro utensili affilatissimi, prendendo la forma voluta. Il procedimento è simile alla tornitura tradizionale, ma cambia il tipo di trascinamento e la posizione degli utensili, che lavorano perpendicolarmente al pezzo invece di correre lungo la sua lunghezza.
Esistono diverse tipologie di macchinari per la tornitura:
Leggi anche: Modelli iconici auto americane legno
- Meccanici e oleodinamici: Torni copiativi che replicano un modello esistente tramite "pennini" che guidano gli utensili.

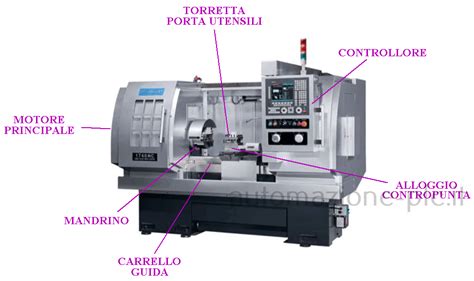

- CNC (Torni a Controllo Numerico): Macchine che utilizzano un disegno 3D caricato nel sistema, eseguendo il lavoro con la massima precisione. Questi torni di ultima generazione eliminano i difetti tipici dei torni copiativi.
I torni CNC offrono vantaggi significativi rispetto ai torni copiativi, superando le limitazioni legate all'asportazione di materiale in molte passate e alla precisione nella copia di modelli complessi.
Come si scelgono giri e avanzamento? Tornitura e fresatura
Macchinari Specializzati per la Misurazione
Per garantire la massima precisione nella produzione di lenti, vengono utilizzati diversi macchinari specializzati per la misurazione e il controllo qualità:

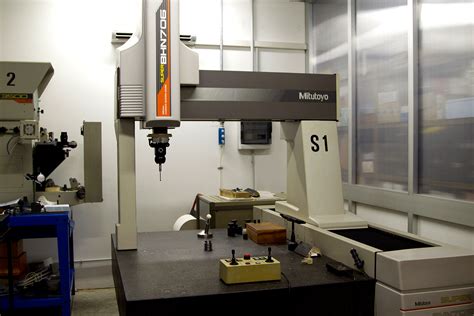

- Macchina di misura tridimensionale ibrida: Consente di misurare simultaneamente in modalità ottica e a contatto, con tastatori per misurazioni precise anche in tolleranze di posizione e forma.
- Proiettore di profili: Combina misurazioni e ispezioni senza contatto ad alta precisione con un ampio campo di misurazione. È possibile intercambiare le lenti per misurare con ingrandimenti diversi.
- Macchina a scansione ottica ad alta precisione: Riproduce il funzionamento di un proiettore in modalità automatica.
- Macchina di misura con telecamera e tastatore: Permette di ispezionare particolari di dimensioni molto piccole grazie alla possibilità di eseguire più ingrandimenti anche in modalità CNC.
- Strumento portatile per analisi superficiali e dimensionali: Grazie alla possibilità di utilizzare stili intercambiabili, sia da rugosità che da profilometria, questo strumento può analizzare sia le caratteristiche superficiali che quelle dimensionali con un solo dispositivo portatile.
Monitoraggio delle Tensioni con Sensori di Deformazione
Le tensioni nelle strutture delle macchine possono causare danni o guasti. Per prevenire questi rischi, vengono utilizzati sensori di deformazione come lo StrainLink250-DA, che misura la deformazione superficiale direttamente sulla struttura della macchina. Questo sensore rileva le tensioni in modo precoce, proteggendo i processi dai danni e consentendo la pianificazione della manutenzione.
Lo StrainLink250-DA funziona misurando le variazioni di lunghezza sulla superficie dei componenti della macchina, rilevando quando il materiale si allunga o si comprime a causa del carico. Queste variazioni sono correlate alle tensioni che si verificano durante il funzionamento.
Il sensore può essere utilizzato su macchine CNC, robot, linee di trasferimento o impianti speciali, fornendo dati affidabili anche su rettificatrici, portali di carico o presse. È particolarmente adatto per il retrofit su impianti esistenti, funzionando indipendentemente dal controllo della macchina.
Leggi anche: Fotografia su tavolo di legno: un'analisi
Vantaggi dell'Utilizzo di Strumenti Ottici di Precisione
L'utilizzo di microscopi, lenti e visori di precisione offre numerosi vantaggi alle industrie meccaniche:
- Miglioramento della qualità del prodotto finale.
- Aumento dell'efficienza del processo produttivo.
- Riduzione dei costi di produzione.
- Miglioramento della sicurezza sul lavoro.
Torni Verticali Pick-Up per Pezzi di Grandi Dimensioni
Nella produzione di veicoli commerciali, la lavorazione di pezzi pesanti e ingombranti richiede soluzioni specifiche. I torni verticali pick-up VL 8 di EMAG sono progettati per la lavorazione di pezzi di grandi dimensioni, eseguendo diversi processi di tornitura e fresatura in un unico ciclo produttivo. L'automazione integrata garantisce cicli di lavoro rapidi, mentre la modalità di lavoro verticale assicura un elevato grado di sicurezza di processo.
La struttura base della macchina VL 8 si ispira alla già apprezzata serie VL, con una struttura stabile, assi dinamici e facilità di utilizzo. Il mandrino pick-up preleva i pezzi dal nastro trasportatore laterale e li porta nella zona di lavoro, consentendo tempi truciolo-truciolo ridotti.
Per aumentare ulteriormente la precisione, può essere integrato nel ciclo di lavoro anche un processo di prova: il tastatore di misura viene installato all’esterno della zona di lavoro e misura il pezzo mentre è serrato nel mandrino. Gli eventuali dati di correzione vengono importati direttamente nel sistema di controllo CNC e implementati nel processo produttivo.
Tabella Comparativa Strumenti di Misura
| Strumento | Funzione | Applicazioni | Vantaggi |
|---|---|---|---|
| Microscopio Ottico | Ingrandimento di oggetti di piccole dimensioni | Ispezione superfici, analisi materiali, controllo qualità | Alta risoluzione, facile utilizzo |
| Microscopio Elettronico | Ingrandimento ad alta risoluzione per analisi dettagliate | Studio struttura cristallina materiali | Ingrandimenti elevati |
| Macchina di misura tridimensionale ibrida | Misura simultanea in modalità ottica e a contatto | Controllo qualità, misurazioni di tolleranze di posizione e forma | Elevata precisione, versatilità |
| Proiettore di profili | Misurazioni e ispezioni senza contatto | Controllo qualità, misurazione di profili | Ampio campo di misurazione |
| StrainLink250-DA | Misura la deformazione superficiale | Monitoraggio tensioni in macchine CNC, robot, etc. | Rilevamento precoce delle tensioni, protezione dai danni |
Domande Frequenti (FAQ)
- Qual è la differenza tra un microscopio ottico e un microscopio elettronico? I microscopi ottici utilizzano la luce per ingrandire l'immagine di un oggetto, mentre i microscopi elettronici utilizzano un fascio di elettroni. I microscopi elettronici offrono ingrandimenti maggiori e sono utilizzati per analisi più dettagliate.
- Come si scelgono le lenti di precisione giuste per un'applicazione specifica? La scelta delle lenti di precisione dipende dall'applicazione specifica e dalle esigenze dell'osservazione. È importante considerare fattori come l'ingrandimento richiesto, la qualità dell'immagine e le condizioni di illuminazione.
- Quali sono i principali vantaggi dei visori di precisione? I visori di precisione offrono un'ispezione dettagliata e accurata dei componenti, permettendo di identificare discrepanze rispetto a un modello di riferimento. Essi migliorano la qualità del prodotto finale e aumentano l'efficienza del processo produttivo.
- Come si mantengono in buone condizioni gli strumenti ottici di precisione? È importante pulire regolarmente le lenti e le superfici ottiche con materiali appropriati per evitare graffi e danni. Inoltre, gli strumenti dovrebbero essere conservati in ambienti controllati per prevenire l'accumulo di polvere e umidità.
- Quali settori beneficiano maggiormente dell'utilizzo di strumenti ottici di precisione? Gli strumenti ottici di precisione sono utilizzati in una vasta gamma di settori, tra cui l'industria automobilistica, l'elettronica, l'aerospaziale e la produzione di dispositivi medici. Essi sono essenziali ovunque sia richiesta un'alta precisione e qualità.
