Nel settore della lavorazione dei metalli, l'innovazione tecnologica gioca un ruolo cruciale nell'ottimizzazione dei processi e nel miglioramento della qualità dei prodotti finiti. In questo contesto, la tornitura di giunti rigidi rappresenta un'area di particolare interesse, dove nuove soluzioni come la pelatura sviluppata da EMAG e i giunti rigidi a dischi Mayr stanno ridefinendo gli standard di efficienza e precisione.

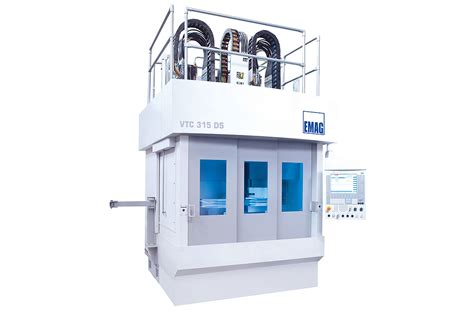

La Pelatura EMAG: Una Rivoluzione nella Tornitura di Materiali Temprati
La pelatura sviluppata da EMAG offre nuove possibilità di lavorazione ad asportazione di truciolo su temprato, con un'eccellente qualità delle superfici in tempi ciclo molto brevi. Le qualità finora raggiunte solo da speciali metodi di rettifica (rettifica a tuffo) sono ora ottenibili con la pelatura. Alcuni progetti realizzati mostrano che con questa tecnologia di lavorazione è possibile realizzare qualità delle superfici con Rz <1 µm con avanzamenti massimi fino a 1 mm/giro.
La pelatura presenta il vantaggio di tempi ciclo molto brevi, fino a dieci volte più rapidi della rettifica o della tornitura cilindrica (arrotondamento spigolo di 0,8 mm, avanzamento da 0,15 mm a 1,5 mm per la realizzazione di una superficie con Rz 6,3). Un ulteriore vantaggio è rappresentato dalle migliori vite utili degli utensili che si raggiungono impiegando l’intero tagliente, con un conseguente effetto a cascata positivo che si ripercuote su tutti i costi di produzione.
La tecnologia di pelatura di EMAG è già molto avanzata e da 10 anni viene utilizzata per la lavorazione in serie in molti progetti (vedi la lavorazione di fusi). Le macchine della serie VT sono pertanto equipaggiate in modo ottimale per l’impiego di questa tecnologia. Ciò riguarda sia la meccanica delle macchine e delle torrette portautensili sia la parametrizzazione dell’asse orientabile e la sua impostazione in funzione della tecnica di regolazione. Combinandole con il software di controllo appositamente sviluppato, EMAG è riuscita a sviluppare un sistema di comando semplice per questo processo di tornitura complesso.
La pelatura offre un'ampia gamma di vantaggi per la lavorazione di pezzi temprati. La sfida maggiore sono le forze che entrano in gioco nella lavorazione e agiscono sulla piastra di pelatura e sul pezzo. Non è possibile stabilire in generale se è possibile lavorare un determinato tipo di pezzo con la tecnologia di pelatura.
Leggi anche: Realizzazione Artigianale Penne in Legno
Vantaggi della Pelatura nella Lavorazione dei Metalli
- Tempi ciclo ridotti: Fino a dieci volte più rapidi rispetto alla rettifica o alla tornitura cilindrica.
- Qualità delle superfici: Possibilità di raggiungere qualità con Rz <1 µm.
- Durata degli utensili: Incremento della durata utile grazie all'impiego dell'intero tagliente.
- Efficienza: Riduzione dei costi di produzione grazie all'automazione integrata e alla lavorazione a 4 assi.
La pelatura di pacchi di lamierini per alberi di rotore porta con sé tutta una serie di vantaggi rispetto al processo di tornitura classico. Da un lato la pelatura consente avanzamenti notevolmente maggiori per ogni giro e quindi tempi ciclo ridotti. L’impiego dell’intero tagliente incrementa inoltre la durata utile degli utensili e fa sì che il tempo di lavorazione si riduca. La pelatura rimpiazza una fase di lavorazione ulteriore su una rettificatrice separata.
La lavorazione di fusi è un esempio ideale per mostrare i vantaggi della pelatura e delle macchine a 4 assi della serie VT. Poiché i fusi vengono lavorati in grandi quantità, la combinazione di una potente macchina per la produzione e una tecnologia ottimale rappresentano un vantaggio doppio: da un lato l’automazione integrata della macchina con il caricamento e lo scaricamento paralleli riduce i tempi morti, dall’altro la lavorazione a 4 assi accelera i tempi di processo.
La lavorazione dei componenti dei giunti omocinetici quali fuso, gabbia e stella rappresenta difficoltà molto grande per le macchine utensili. Per la lavorazione dei fusi sono necessarie macchine progettate per soddisfare requisiti molto elevati.
L'estrazione e la lavorazione dei metalli (tratto da Tempo e civiltà)

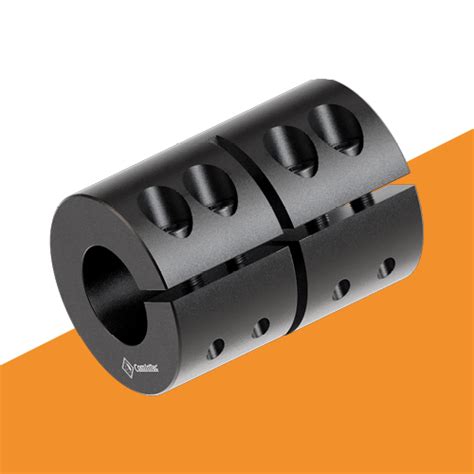

Giunti Rigidi a Dischi Mayr: Precisione e Affidabilità per Alte Velocità
Nel panorama industriale moderno, dove le macchine operano a velocità sempre più elevate con tolleranze sempre più ristrette, la scelta del giunto di trasmissione giusto può determinare il successo o il fallimento di un'applicazione critica. Mayr®, con oltre 125 anni di esperienza nella progettazione e produzione di componenti per la trasmissione di potenza, ha sviluppato una gamma completa di giunti rigidi a dischi che stabiliscono nuovi standard di performance nel settore.
I giunti di precisione rigidi a dischi Mayr sono realizzati secondo un principio costruttivo che ottimizza la trasmissione della coppia eliminando completamente il gioco torsionale. La geometria dei dischi è il risultato di analisi FEM (Finite Element Method) che ottimizzano la distribuzione delle tensioni, garantendo un'elevata resistenza a fatica anche in presenza di carichi ciclici intensi.
Leggi anche: Tornitura CNC: Precisione e Qualità
La capacità di compensare i disallineamenti tra alberi mantenendo una trasmissione rigida è la caratteristica distintiva dei giunti rigidi a dischi. La rigidità torsionale dei giunti Mayr ROBA®-DS varia da 17.000 Nm/rad per le grandezze più piccole fino a 46.800.000 Nm/rad per quelle maggiori. I giunti rigidi a dischi Mayr si distinguono per l'eccezionale densità di potenza, con coppie nominali che raggiungono i 24.000 Nm per diametri esterni contenuti sotto i 320 mm. La capacità di operare ad alte velocità è una caratteristica fondamentale dei giunti Mayr.
Applicazioni dei Giunti Rigidi a Dischi Mayr
- Macchine utensili: Collegamenti tra motori servocontrollati e mandrini principali.
- Applicazioni di collaudo: Trasmissione fedele delle coppie di prova, garantendo misurazioni accurate e ripetibili.
Domande Frequenti sui Giunti Rigidi a Dischi Mayr
Domanda: Come si confrontano i giunti rigidi a dischi Mayr con i giunti flessibili tradizionali?
Risposta: I giunti rigidi a dischi Mayr combinano la flessibilità necessaria per compensare i disallineamenti con una rigidità torsionale molto elevata. Mentre i giunti flessibili tradizionali introducono elasticità che può causare oscillazioni e imprecisioni, i nostri giunti a dischi garantiscono trasmissione senza gioco mantenendo la compensazione dei disallineamenti.
Domanda: Come si seleziona il giunto rigido a dischi Mayr corretto per una specifica applicazione?
Risposta: La selezione si basa su quattro parametri fondamentali: coppia nominale richiesta, velocità di rotazione massima, disallineamenti da compensare e condizioni ambientali. I nostri tecnici utilizzano software di calcolo specifici che considerano anche fattori dinamici come accelerazioni, carichi ciclici e fattori di sicurezza.
Leggi anche: Precisione nella Tornitura Lenti
Domanda: Qual è la durata prevista dei giunti rigidi a dischi Mayr e richiedono manutenzione?
Risposta: I giunti Mayr sono progettati per funzionamento maintenance-free. L'assenza di parti soggette a usura, la lubrificazione permanente e i materiali selezionati garantiscono durate operative superiori a 20 anni in condizioni normali.
Domanda: I giunti rigidi a dischi Mayr possono essere utilizzati per il monitoraggio della coppia?
Risposta: Assolutamente sì. La gamma ROBA®-DSM include sensori integrati per il monitoraggio continuo della coppia trasmessa.
Domanda: I giunti rigidi a dischi Mayr sono influenzati da carichi alternati?
Risposta: A differenza di altri tipi di giunti, i giunti rigidi a dischi Mayr non sono soggetti a fattori di riduzione della coppia in presenza di carichi alternati.
Domanda: I giunti rigidi a dischi Mayr sono adatti per ambienti speciali come atmosfere esplosive o temperature estreme?
Risposta: I giunti Mayr sono disponibili con certificazione ATEX per ambienti esplosivi, versioni anticorrosione per industrie chimiche e alimentari, e progetti speciali per temperature estreme.
Domanda: Quale tipo di supporto tecnico offre Mayr per i suoi giunti rigidi a dischi?
Risposta: Mayr offre supporto tecnico completo attraverso la rete internazionale di 40+ paesi. Il team di esperti Mayr fornisce consulenza specializzata, calcoli di verifica, disegni CAD e assistenza all'installazione.
Tabella Comparativa: Caratteristiche dei Giunti Rigidi a Dischi Mayr
| Caratteristica | Valore |
|---|---|
| Rigidità torsionale | Da 17.000 Nm/rad a 46.800.000 Nm/rad |
| Coppia nominale | Fino a 24.000 Nm |
| Diametro esterno | Fino a 320 mm |
| Durata operativa | Superiore a 20 anni (in condizioni normali) |
I giunti rigidi a dischi per alte velocità rappresentano l'evoluzione tecnologica più avanzata nel campo della trasmissione di potenza di precisione. Mayr®, forte di 125+ anni di esperienza e innovazione continua, offre la gamma più completa di giunti di trasmissione disponibile sul mercato.
