Nel mondo della produzione moderna, la richiesta di basse tirature e prodotti personalizzati è in costante aumento. Questo scenario crea l’esigenza di strumenti capaci di tagliare e cordonare diversi materiali velocemente, senza incidere eccessivamente sui costi fissi. I plotter da taglio, in particolare i modelli Kongsberg, rappresentano una soluzione ideale, offrendo velocità e precisione nel taglio senza l'uso di fustelle.
I Vantaggi dei Plotter Kongsberg
I plotter Kongsberg sono progettati specificamente per il packaging e la finitura di stampa digitale. La loro capacità di gestire un'ampia varietà di supporti e materiali, come packaging, espositori, cartellonistica, vinile, cartone ondulato, forex, dibond e plexiglass, li rende strumenti versatili e indispensabili. L'aggiunta di servizi di finitura al proprio portafoglio permette a un'azienda di distinguersi dalla concorrenza.
Storicamente utilizzati per la prototipazione e le piccole produzioni, i plotter da taglio moderni possono affrontare produzioni più consistenti grazie a motori potenti e veloci, una gamma di utensili più completa e dispositivi per la movimentazione automatica dei materiali più affidabili.

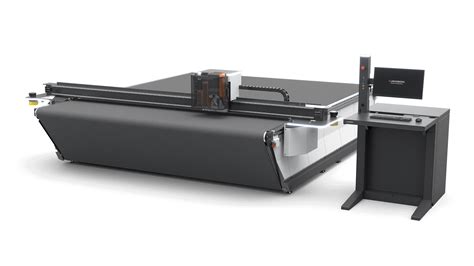

Plotter da taglio digitale e cordonatura Kongsberg i-XE 10
Un Plotter Kongsberg per Ogni Esigenza
La linea completa di plotter Kongsberg offre una soluzione di taglio completa per ogni tipo di lavorazione. Dalla produzione di insegne e sagome a quella di espositori e display, con diverse regolazioni di velocità e produttività in base alle esigenze dei clienti e al tipo di produzione desiderato.
- Per campionatura e piccole produzioni: Soluzioni ideali per la produzione di campioni in una vasta scelta di materiali, offrendo il giusto mix tra qualità e velocità. Adatto per la lavorazione di sagome e campioni di packaging stampati in piccole tirature.
- Per produzioni di packaging, display e stampa digitale ad alti volumi: Soluzioni per una produzione ad alta velocità e precisione, studiate appositamente per gestire lavori complessi su materiali differenti in un ambiente attivo 24 ore su 24, 7 giorni su 7.
Modelli Kongsberg: Caratteristiche Tecniche
Kongsberg offre diversi modelli di plotter, ognuno con caratteristiche specifiche per soddisfare diverse esigenze di produzione:
Leggi anche: Fresatrice Elettrica: Guida Dettagliata
Kongsberg X
Kongsberg X offre versatilità senza limiti, ideale per packaging, insegne e display, assicurando un livello di finitura elevato.
- Massimo Formato Materiale: 2270 x 6930 mm
- Massima Velocità: 50 m/min
- Massima Accelerazione: 0.56 G
Kongsberg C
Kongsberg C eccelle per le performance 24/7, progettato per stare al passo con le più veloci e performanti stampanti digitali.
- Massimo Formato Materiale: 3330 x 5330 mm
- Massima Velocità: 100 m/min
- Massima Accelerazione: 1.72 G
Kongsberg Ultimate
Kongsberg Ultimate è progettato appositamente per la produzione di scatole ed espositori in cartone ondulato, risolvendo i problemi tipici della produzione continua ad alti volumi.
- Massimo Formato Materiale: 3330 x 5520 mm
- Massima Velocità: 167.5 m/min
- Massima Accelerazione: 2.74 G
Di seguito una tabella riassuntiva delle caratteristiche dei modelli:
| Modello | Massimo Formato Materiale (mm) | Massima Velocità (m/min) | Massima Accelerazione (G) |
|---|---|---|---|
| Kongsberg X | 2270 x 6930 | 50 | 0.56 |
| Kongsberg C | 3330 x 5330 | 100 | 1.72 |
| Kongsberg Ultimate | 3330 x 5520 | 167.5 | 2.74 |
Altri Modelli e Soluzioni
Kongsberg XE
Plotter da taglio digitale di dimensioni contenute, progettato per offrire una soluzione rapida e di elevata qualità per la campionatura e la produzione di astucci pieghevoli in piccole tirature. Offre elevati livelli di velocità e precisione abbinati a un funzionamento molto semplice.
Leggi anche: Consigli per la Piallatura del Legno
Kongsberg X Edge
Grazie a tutte le opzioni offerte dalla serie X, la configurazione della macchina risulta completa e impeccabile. Il tavolo Kongsberg X Edge si evolve di pari passo con la crescita dell’attività e può essere facilmente aggiornato in termini sia di velocità che di accelerazione per soddisfare qualsiasi esigenza aziendale. Garantisce velocità di 30 m/min con un’accelerazione di 0,3 G ed è in grado di gestire un ampio spettro di materiali per espositori, insegne e imballaggi.
Kongsberg C Edge
Il nuovissimo tavolo da taglio della serie Kongsberg C, ideale per tutta la produzione di insegne e cartone ondulato. L’elevata velocità (75 m/min.) e accelerazione (1 G) fanno aumentare la produttività e garantiscono risultati sensazionali, rapidi e di alta qualità. Può essere facilmente aggiornato in termini sia di velocità che di accelerazione.
Sistemi di Automazione
Per aumentare ulteriormente la produttività, Kongsberg offre diversi sistemi di automazione:
- Alimentatore e Impilatore (Feeder & Stacker): Soluzione pallet-to-pallet facile da usare, alimenta cartone ondulato, cartoncino e plastica in modo rapido e preciso.
- Roll Feeder: Alimentatore a bobina motorizzato con sistema convogliatore attivo, ideale per eliminare i tagli imprecisi su insegne flessibili.
- Robotica: Programmazione di lavoro su più zone per eliminare i tempi di inattività di macchina e operatore.
- Unità Avvolgitrice Kongsberg per Materiali Flessibili (Take Up Unit): Ottimizza i flussi di lavoro a bobina, semplificando le operazioni di finitura dei lavori stampati in digitale e la raccolta dei relativi scarti.
Coltelli, Lame e Frese
Auto Tool Adjust rende automatica la configurazione di un utensile in base al supporto selezionato, grazie a un database completo di materiali. L'operatore riceve consigli in merito alla scelta e alla configurazione di utensili e lame, eliminando le incertezze dai processi di produzione di finitura.
Area Software
La i-cut Production Console (iPC) gestisce tutte le funzionalità dei tavoli Kongsberg. L’ispezione ottica con videocamera, avviamento, riconoscimento utensili, calibrazione e regolazioni utensili aiuta istintivamente l’operatore macchina, comunicando tramite colori e attirando l’attenzione sul giusto elemento al momento giusto.
Leggi anche: Fresatrice Bosch e Pinza da 1/4": Dettagli
Che cos'è una Fresa per Incisione con Raggio?
La fresa per incisione a punta è un utensile da taglio utilizzato per l'incisione, realizzata in carburo solido e dotata di una punta affilata e appuntita. La punta può avere varie forme, come punta semplice, punta piramidale o punta semitonda.
Processo di Produzione
- Forma Iniziale: Si parte da una barra solida del materiale scelto.
- Formazione del Gambo e della Scanalatura: Rettifica CNC per creare la forma iniziale, sagomatura del gambo e taglio delle scanalature elicoidali.
- Formazione della Punta a Raggio: Utilizzo di rettificatrici CNC con mole specializzate per ottenere la forma desiderata.
- Trattamento Termico (spesso): Tempra per aumentare la durezza e la resistenza all'usura.
- Finitura e Rivestimento: Affinamento della superficie e applicazione di rivestimenti ad alte prestazioni come TiN, TiAlN o AlTiN.
Dimensioni Comuni
- Raggio della Punta: Determina la scorrevolezza del taglio e il livello di dettaglio (da 0,1 mm a 1,0 mm).
- Diametro del Gambo: La misura più comune è 1/8" (3,175 mm) per macchine CNC da tavolo e 1/4" (6,35 mm) per macchine CNC professionali.
- Lunghezza di Taglio: Determina la profondità massima dell'incisione (da 10 mm a 30 mm).
- Lunghezza Complessiva: Varia in genere da 30 a 50 mm.
Materiali Utilizzati
- Acciaio ad Alta Velocità (HSS): Materiale versatile ed economico.
- Carburo Solido: Più duro e resistente all'usura dell'HSS.
- Diamante Policristallino (PCD): Utilizzato in applicazioni estreme dove è richiesta la massima resistenza all'usura.
Rivestimenti
- TiN (Nitruro di Titanio): Migliora la durezza e riduce l'attrito.
- TiAlN (Nitruro di Titanio e Alluminio): Eccezionale resistenza all'usura, al calore e all'ossidazione.
- AlTiN (Nitruro di Alluminio e Titanio): Simile al TiAlN, con eccezionali proprietà di durezza e resistenza al calore.
Applicazioni delle Frese per Incisione con Punta a Raggio
Le frese per incisione con punta a raggio trovano applicazione in diversi settori e progetti:
- Insegne: Creare insegne con scritte e grafiche arrotondate per migliorare la leggibilità.
- Incisione Decorativa: Creare motivi e disegni stilizzati con linee arrotondate su varie superfici.
- Creazione di Stampi e Matrici: Aggiungere dettagli o texture arrotondate agli stampi.
- Lavori Artistici e Hobbistici: Personalizzare oggetti o creare opere d'arte con linee più morbide.
