Il legno lamellare è un materiale da costruzione prefabbricato, la cui materia prima è il legno naturale tagliato in lamelle di limitata larghezza e lunghezza, sovrapposte e legate tra loro mediante collanti ad alta resistenza, dando origine a elementi di forma e dimensione prestabilita. Non è quindi un legno che nasce spontaneamente in natura in quanto viene realizzato dall’uomo a partire da essenze di legno aventi uno spessore compreso fra 3 e 4 cm ed una larghezza limitata a circa 25 cm. É costituito, essenzialmente, da legno naturale di cui mantiene i pregi (come elevato rapporto tra resistenza meccanica e peso, lenta combustione in caso di incendio) e allo stesso tempo è un prodotto industriale innovativo che, attraverso un procedimento tecnologico di incollaggio a pressione, riduce e supera i difetti propri del legno massiccio. Il legno lamellare nasce dall’esigenza di superare i limiti del legno massiccio sia per dimensioni in lunghezza, sia per sezioni, ma soprattutto per concezione strutturale.
L’impiego del legno lamellare trova sempre più spazio nel campo delle costruzioni; in particolare, è largamente impiegato in costruzioni a grandi luci in quanto è l’unico materiale che unisce leggerezza, resistenza e versatilità. Come abbiamo già capito il lamellare è molto utilizzato nelle costruzioni in alternativa al cemento armato e metalli vari.
Cos'è il Legno Lamellare?
Il legno lamellare è un materiale strutturale molto solido e resistente prodotto incollando delle tavole di legno a loro volta già classificate per uso strutturale. Questo legno prima di essere incollato viene stabilizzato nel tenore igrometrico. È quindi un materiale composito, costituito essenzialmente di legno naturale. Le fasi della produzione consistono nella riduzione del tronco in assicelle - dette per l'appunto lamelle - generalmente di larghezza non superiore ai 20 cm per prevenire eccessive deformazioni causate dal fenomeno del ritiro e nella loro ricomposizione tramite incollaggio a caldo e sotto pressione, le lamelle sono posizionate tra loro con venatura contrapposta così da garantire una maggior uniformità nella resistenza della trave. Dopo un’accurata selezione, le future lamelle vengono segate a misura e sagomate. Per ottenere una trave lamellare completa, è necessario sovrapporre ed incollare vari strati a caldo (sotto pressione), disposti alternando il senso delle fibre perpendicolarmente. Le travi completate dispongono di fori e incavi per il fissaggio.
Dal tronco al lamellare
Vantaggi del Legno Lamellare
I vantaggi del legno lamellare sono molteplici, sia dal punto di vista tecnico, sia da quello ecologico e strutturale:
- Resistenza a flessione e trazione
- Versatilità: può essere usato su un gran numero di strutture, grandi e piccole, complesse o meno
- Leggerezza: ha un peso specifico inferiore a 500 kg al m³ (circa l’80% in meno rispetto al cemento armato) con maggiore sostenibilità dei carichi, riduzione delle opere di fondazione in cemento, notevole risparmio dei tempi di cantiere e generale diminuzione dei costi (tra cui quelli di trasporto)
- Capacità isolante molto alta
- Alta resistenza ad agenti atmosferici e a sbalzi termici
- Proprietà antisismiche: grazie a leggerezza, elasticità e resistenza meccanica il legno assorbe le sollecitazioni e sopporta le deformazioni; inoltre, in caso di danni si ripara più facilmente
- Basso impatto ambientale, dalla produzione al riutilizzo tramite riciclo
- Facilmente riciclabile
- Alta resistenza al fuoco
Applicazioni del Legno Lamellare
La sua versatilità lo rende ideale per molti tipi di costruzioni. Infatti, oltre a giocare un ruolo importante nelle ristrutturazioni (solai, soppalchi, coperture), il legno lamellare viene applicato nella bioedilizia in alternativa al cemento armato per la realizzazione di:
Leggi anche: Differenze Tirafondi e Viti
- Strutture leggere (casette, bungalow, gazebi, tettoie)
- Coperture per capannoni, centri sportivi, scuole, centri commerciali, piscine, auditorium, riqualificazione di teatri
- Abitazioni a basso consumo energetico
- Edifici destinati a civile abitazione

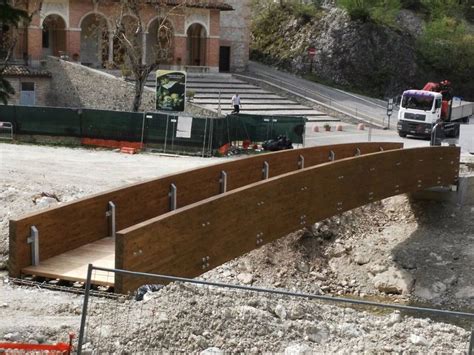

Alle foci del fiume Todino in provincia di Teramo è stato costruito un ponte pedonale e ciclabile esclusivamente con travi e tavole in legno lamellare.
Tipologie di Legno Lamellare
Il legno lamellare può essere distinto in diverse tipologie a seconda del legno di derivazione delle lamelle. In linea generale, quelle maggiormente utilizzate sono le conifere:
- Abete rosso e bianco
- Frassino
- Larice
- Faggio
- Pino
Inoltre, il legno lamellare può essere classificato in:
- Incollato omogeneo in cui le lamelle di cui è composto appartengono alla stessa classe di resistenza
- Incollato combinato quando appartengono a differenti classi di resistenza
Calcolo Struttura in Legno
Per progettare adeguatamente una struttura in legno lamellare è indispensabile effettuare il calcolo strutturale e tutte le verifiche richieste dalla norma di riferimento in modo da non compromettere la sicurezza della struttura stessa. Per questa ragione, ti suggerisco di affidarti a strumenti specifici costantemente aggiornati, come il software calcolo strutturale legno, con cui puoi modellare coperture, porticati ed altri componenti in legno presenti in una struttura mista in cemento armato o in muratura. Nella pratica progettuale, viene effettuato un calcolo ‘a strisce‘.
Nella verifica degli elementi strutturali in legno, le verifiche da effettuare per ogni elemento dipendono dalla funzione dell’elemento nella struttura. Ad esempio:
Leggi anche: Pali in legno: guida alle travi
- Elementi con prevalente comportamento assiale (controventi o appartenenti a travature reticolari) sono verificate a trazione e/o compressione
- Elementi con funzioni portanti nei confronti dei carichi verticali sono verificati a pressoflessione retta e taglio
- Elementi con funzioni resistenti nei confronti di azioni orizzontali sono verificati a pressoflessione/tensoflessione deviata e taglio oppure a sforzo normale se hanno la funzione di controventi
Le verifiche allo stato limite ultimo (SLU) sono effettuate sempre controllando il soddisfacimento della relazione: Rd = (kmod·Rk)/γM ≥ Sd
Dove:
- Rk è il valore caratteristico della resistenza del materiale; per sezioni in legno massiccio o lamellare incollato sottoposti a flessione o a trazione parallela alla fibratura che presentino rispettivamente una altezza o il lato maggiore della sezione trasversale inferiore a 150 mm per il legno massiccio e 600 mm per il legno lamellare incollato, i valori caratteristici della resistenza vengono incrementati tramite il coefficiente moltiplicativo kh (di cui al §11.7.1.1 D.M. 2018)
- kmod è il coefficiente correttivo che tiene conto dell’effetto, sui parametri di resistenza, sia della durata del carico sia dell’umidità della struttura (i valori di kmod sono forniti nella Tab. 4.4.IV D.M. 2018)
- γM è il coefficiente parziale di sicurezza relativo al materiale, i cui valori sono riportati nella Tab. 4.4.III D.M. 2018
Le verifiche di resistenza degli elementi strutturali in legno sono riferite alla direzione della fibratura coincidente sostanzialmente con il proprio asse longitudinale e sezione trasversale costante.
Le verifiche da effettuare previste al § 4.4.8 del D.M. 2018 sono:
- Di trazione parallela alla fibratura
- Di compressione parallela alla fibratura
- Di pressoflessione/tensoflessione
- Di taglio
- Di taglio e torsione
- Di stabilità
- Di deformabilità
Nei tabulati di calcolo che ti fornisco di seguito, per ogni tipo di verifica e per ogni elemento interessato dalla verifica, sono riportati i valori delle resistenze e delle sollecitazioni che hanno dato il minimo coefficiente di sicurezza, calcolato generalmente con la relazione: CS = Rd/Sd
Leggi anche: Come Eliminare le Formiche
Normative di Riferimento
- D.Min. Infrastrutture Min. Interni e Prot. Circolare 21/01/19, n.
- D.Min. D.M. LL.PP.
- D.Min. D.M. LL.PP.
- D.Min. D.M. LL.PP. Circolare 4/07/96, n.156AA.GG./STC. istruzioni per l’applicazione delle “Norme tecniche relative ai <
>” di cui al D.M. 16/01/96. - Circolare 10/04/97, n.65AA.GG. istruzioni per l’applicazione delle “Norme tecniche per le costruzioni in zone sismiche” di cui al D.M.
- D.M. LL.PP. Circolare 4 Gennaio 1989 n.
- D.M. LL.PP.
- D.M. LL.PP. Ordinanza del Presidente del Consiglio dei Ministri n.
- UNI EN 1991-2:2005 01/03/2005 Eurocodice 1 - Azioni sulle strutture - Parte 2: Carichi da traffico sui ponti.
- UNI EN 1995-2:2005 01/01/2005 Eurocodice 5 - Progettazione delle strutture di legno - Parte 2: Ponti.
- UNI EN 1997-1:2005 01/02/2005 Eurocodice 7 - Progettazione geotecnica - Parte 1: Regole generali.
