Il pantografo legno CNC è uno strumento essenziale per artigiani e appassionati del fai da te che desiderano ottenere lavorazioni precise e dettagliate. Che tu sia un artigiano in cerca di strumenti migliori o un hobbista che vuole sperimentare nuove tecniche, il pantografo legno CNC può fare la differenza nei tuoi progetti.

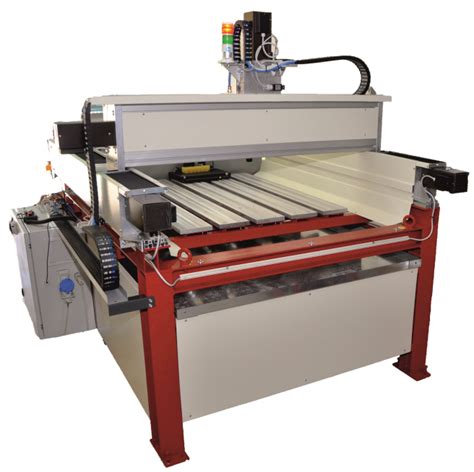

Cos'è un Pantografo Legno CNC?
Un pantografo legno è una macchina CNC per legno utilizzata per incidere, tagliare e modellare vari materiali. Nello specifico, il pantografo CNC per legno utilizza un software CAD/CAM per trasformare un disegno digitale in un’incisione reale. In sintesi, è una macchina utilizzata per incidere, intagliare e modellare il legno con precisione.
Il pantografo legno è uno strumento molto importante per chi lavora il legno con precisione e creatività.
Caratteristiche Tecniche di un Pantografo Legno CNC
Ecco alcune delle caratteristiche tecniche principali di un pantografo legno CNC:
- Peso: 250 KG
- Garanzia: 1 anno
- Gamma di Velocità del Mandrino: 6000 - 24000 rpm
- Precisione di posizionamento: 0.02 mm
- Numero di Assi: 3
- Numero di Mandrini: Singolo
- Viaggi (Asse X): 600 mm
- Viaggi (Asse Y): 900 mm
- Ripetibilità (X/Y/Z): 0.02 mm
- Potenza del Motore del Mandrino: 2.2 kW
- Dimensione (L*W*H): 1408x990x834mm
- Sistema di controllo: DSP 11
- Interfaccia del Computer: 2.0 USB
- Codice di comando: Codice G
- Motori di azionamento: Motore passo-passo
Queste specifiche tecniche rendono il pantografo legno CNC uno strumento versatile e preciso per una vasta gamma di applicazioni.
Leggi anche: Parametri di Taglio CNC: Approfondimento
Vantaggi dell'Utilizzo di un Pantografo Legno CNC
L'utilizzo di un pantografo legno CNC offre numerosi vantaggi, tra cui:
- Precisione: Grazie al controllo numerico computerizzato, è possibile ottenere lavorazioni estremamente precise e dettagliate.
- Versatilità: Il pantografo può essere utilizzato per incidere, tagliare e modellare una vasta gamma di materiali.
- Efficienza: Il software CAD/CAM permette di trasformare rapidamente un disegno digitale in un'incisione reale, riducendo i tempi di produzione.
- Facilità d'uso: Molti modelli sono progettati per essere facili da usare, anche per chi è alle prime armi con le macchine CNC.
Realizzazione di un Progetto Fai da Te con il Pantografo Legno CNC
La realizzazione di un progetto fai da te con un pantografo legno CNC richiede una pianificazione accurata e una buona conoscenza delle tecniche di lavorazione del legno. Ecco alcuni passaggi fondamentali:
- Progettazione: Utilizzare un software CAD per creare il disegno del progetto.
- Preparazione: Preparare il materiale da lavorare, assicurandosi che sia pulito e privo di imperfezioni.
- Impostazione: Impostare i parametri di taglio e incisione sul software CAM.
- Esecuzione: Avviare la macchina e monitorare il processo di lavorazione.
- Finitura: Rifinire il pezzo lavorato, rimuovendo eventuali imperfezioni e levigando le superfici.
Per esempio, nella realizzazione di un progetto, tutti i tagli dritti delle parti lunghe possono essere effettuati con banco sega circolare (anche autocostruito). Dopo il taglio del pezzo, è possibile posizionare la stampa su di esso e riportare i segni per i fori, procedendo poi con i fori su trapano a colonna.
Consigli Utili
- Se si vuole redigere un progetto completo e quindi stampare i fogli con le misure, è consigliabile ordinare prima le guide, rilevare le misure dei fori e riportarle sul progetto.
- Non fidarsi dei disegni riportati negli annunci di vendita e riprendere sempre le misure dopo che i pezzi sono arrivati.
Inoltre, è fondamentale la segnatura del punto di foro con una punta, fatta con una certa attenzione.
Struttura e Rigidità
Aumentare la rigidità strutturale del piano è fondamentale. L'utilizzo di staffe in ferro risolve il problema delle viti su legno; date infatti le sollecitazioni cui la macchina è sottoposta, le sole viti in legno sarebbero state, nel tempo, ad allentamenti delle loro sedi che avrebbero compromesso la rigidità complessiva. Utilizzando le staffe e sostituendo le viti in legno con viti con dado, invece, tale problema viene eliminato. Il montaggio delle staffe ha richiesto tempo e pazienza ma, come poi hanno dimostrato i test effettuai sulla macchina in seguito, hanno ripagato gli sforzi.
Leggi anche: Consigli Taglio Legno Impiallacciato
L'idea iniziale di realizzare una struttura mista legno-alluminio è stata abbandonata per le problematiche inerenti la realizzazione delle parti in alluminio, ed in secondo luogo per i costi che sarebbero lievitati in modo non indifferente.
Una volta completata la CNC, però, ed effettuati i primi test, ed in particolare dopo aver verificato la macchina nel taglio dell'alluminio, si è deciso di desistere dall'intento. Quello che la macchina riesce a fare così come configurata va ben oltre le aspettative per cui non c'è necessità di modificarla.
Tabella Comparativa Pantografi Legno CNC
Ecco una tabella comparativa delle caratteristiche tecniche di alcuni pantografi legno CNC:
| Caratteristica | Modello A | Modello B | Modello C |
|---|---|---|---|
| Peso (KG) | 250 | 300 | 200 |
| Gamma di Velocità del Mandrino (rpm) | 6000 - 24000 | 8000 - 25000 | 5000 - 20000 |
| Precisione di Posizionamento (mm) | 0.02 | 0.01 | 0.03 |
| Viaggi (Asse X) (mm) | 600 | 800 | 500 |
| Viaggi (Asse Y) (mm) | 900 | 1000 | 700 |
| Potenza del Motore del Mandrino (kW) | 2.2 | 3.0 | 1.5 |
Questa tabella può aiutare a confrontare diversi modelli e scegliere quello più adatto alle proprie esigenze.
