Nel mondo della meccanica di precisione, la tornitura CNC rappresenta una delle lavorazioni più importanti e diffuse. La tornitura meccanica è un processo di lavorazione che permette di modellare un pezzo di metallo (o di altro materiale) rimuovendo il materiale in eccesso tramite un utensile tagliente. Questa tecnica è ideale per la produzione di componenti cilindrici o conici, come alberi, boccole, flange, pistoni, perni e raccordi.
La tornitura CNC (Computer Numerical Control) è l’evoluzione tecnologica della tornitura tradizionale. In questo tipo di lavorazione, il movimento del tornio e dell’utensile è gestito da un computer che segue un programma numerico.
La corretta definizione dei parametri di taglio rappresenta uno degli aspetti più critici nella lavorazione per asportazione di truciolo. Velocità di taglio, avanzamento, profondità di passata e scelta dell’utensile non sono variabili indipendenti, ma elementi interconnessi che determinano produttività, qualità superficiale, costi operativi e durata degli inserti.
Questa guida tecnica fornisce ai responsabili di produzione, ai programmatori CAM e agli operatori CNC un riferimento strutturato per ottimizzare le lavorazioni meccaniche in funzione del materiale da lavorare e delle specifiche richieste.
La Tornitura dei Metalli: Materiali e Applicazioni
La tornitura dei metalli può essere applicata a un’ampia gamma di materiali, ciascuno con caratteristiche specifiche. Ogni materiale richiede impostazioni diverse in termini di velocità di taglio, utensili e lubrificazione.
Leggi anche: Consigli Taglio Legno Impiallacciato
La scelta del metallo giusto per il tuo progetto è un aspetto cruciale che incide sulla qualità, sui costi e sulla durabilità del prodotto finito. La tornitura metalli riveste un ruolo chiave in tutto ciò, perché la sua complessità e il tipo di utensili richiesti variano significativamente da un metallo all’altro.
In questo articolo, esploreremo i principali fattori da considerare nella scelta del metallo, con un focus particolare sulla tornitura metalli e su come questa lavorazione influisca sul risultato finale.

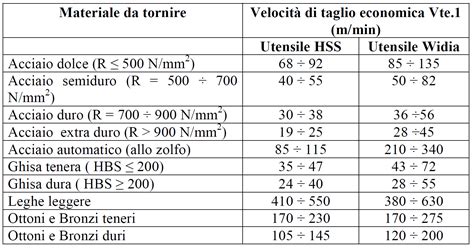

PARAMETRI DI TAGLIO TORNITURA
Tipi di Metalli Utilizzati nella Tornitura
Scegliere il metallo ideale per un progetto di tornitura metalli, può sembrare un compito arduo, soprattutto se si considera la vasta gamma di materiali disponibili.
- Acciaio: L’acciaio è una lega composta principalmente da ferro e carbonio. È molto comune nell’industria grazie alle sue ottime proprietà di resistenza e durezza.
- Acciaio Inossidabile: L’acciaio inossidabile (o inox) è caratterizzato da un tenore di cromo superiore al 10,5%, che lo rende in grado di resistere alla corrosione molto meglio rispetto all’acciaio standard.
- Alluminio: Questi metalli e leghe sono piuttosto “teneri” per la tornitura metalli, ma richiedono ugualmente una buona tecnica di lavorazione per evitare deformazioni e imperfezioni superficiali.
- Bronzo: Lega di rame e stagno, molto resistente all’usura.
- Titanio: Il titanio è un metallo eccezionale per leggerezza e resistenza meccanica, ma ha costi molto elevati e richiede competenze specifiche per la lavorazione.
Fattori Chiave nella Scelta del Metallo
La scelta del metallo giusto non è soltanto una questione di costi. Influisce direttamente sulle prestazioni, sulla durata e, in molti casi, anche sull’estetica del prodotto finito.
Leggi anche: Applicazioni Taglio Laser MDF
- Prestazioni: Se il tuo progetto richiede una certa resistenza all’usura, il tipo di metallo utilizzato giocherà un ruolo centrale.
- Durata: Alcuni metalli si ossidano rapidamente, altri resistono alla corrosione per un periodo di tempo molto prolungato.
- Estetica: Non dimenticare l’aspetto estetico. In tutti questi aspetti, la tornitura metalli svolge un ruolo decisivo.
Come Tradurre le Informazioni in una Scelta Pratica
Dopo aver analizzato le caratteristiche principali dei metalli, potresti chiederti come tradurre tutte queste informazioni in una scelta pratica.
- Tipo di applicazione: Il pezzo sarà statico (ad esempio un arredo) o dinamico (un componente di un motore)? Fare una scelta corretta significa bilanciare i costi del materiale, i costi di lavorazione e il livello di prestazioni atteso.
- Acciaio temprato o titanio: Richiede utensili al carburo o addirittura PCD (diamante policristallino). Il metallo scelto può richiedere trattamenti termici post-lavorazione (ad esempio la tempra degli acciai) o finiture superficiali (come la verniciatura, la zincatura o l’anodizzazione).
- Competenza degli operatori: Quando si parla di tornitura metalli, la competenza degli operatori è fondamentale. Se non hai un’officina interna, affidati a professionisti specializzati.
Esempi di Scelta del Metallo per Diverse Applicazioni
- Progetto industriale in grandi serie: Un progetto industriale in grandi serie potrebbe favorire l’acciaio al carbonio per il suo costo contenuto e la buona resistenza.
- Acciaio legato: L’acciaio legato offre un ottimo compromesso tra resistenza e costo. La tempra aumenta ulteriormente la durezza superficiale.
- Alluminio: L’alluminio può essere anodizzato in vari colori, risultando leggero e moderno. L’ottone, con finitura lucida, dà un tocco classico o vintage.
- Acciaio inox AISI 316: L’acciaio inox AISI 316 contiene molibdeno, che aumenta la resistenza alla corrosione in ambienti salini.
- Materiali per alte temperature: Questi materiali sono progettati per mantenere stabilità strutturale anche a temperature molto elevate.
Parametri di Taglio: Calcolo di Giri e Avanzamento
Innanzitutto, i parametri di base vengono forniti dall’utensiliere. E’ quest’ultimo, infatti, ad indicare la velocità di taglio (contrassegnata dal simbolo VC) e l’ avanzamento (contrassegnato dal simbolo F).
Come Calcolare i Giri
Con la velocità di taglio è possibile determinare il numero di giri. Il simbolo D rappresenta il diamentro da lavorare. Quest’ultimo può essere il diametro esterno della tornitura, il diametro interno della barenatura, il diametro punta oppure il diametro fresa. Dove n sta per numero di giri.
In queste operazioni è molto importante ricordare le unità di misura. Infatti, per la velocità di taglio l’unità di misura è m/min (metri al minuto).
Come Calcolare l’Avanzamento
Un altro dato che viene fornito dall’utensiliere è l’avanzamento, il quale è espresso in mm/giro (millimetri al giro). Nel caso della fresatura ci sono alcune differenze. Per questo tipo di lavorazione, infatti, l’avanzamento è espresso in mm/min (millimetri al minuto).
Leggi anche: CNC e Fai da Te: Il Pantografo per il Legno
Come bisogna calcolare l’avanzamento in millimetri al minuto? L’utensiliere determina l’avanzamento in millimetri al giro da moltiplicare, poi, per i giri dell’ utensile. Solitamente l’utensiliere fornisce un Fz, ovvero un avanzamento al dente.
I Produttori di utensili utilizzano la formula di Taylor come metro di misura per consigliare una corretta velocità con cui asportare il materiale. La velocità di taglio è definita come la velocità con cui il bordo tagliente dell’utensile passa attraverso al materiale da lavorare.
Fattori che Influenzano la Velocità di Taglio
La velocità di taglio ottimale varia notevolmente in base al materiale che viene lavorato. Ecco alcuni fattori da considerare:
- Materiale del Pezzo: Materiali più duri richiedono velocità inferiori, mentre materiali più dolci possono essere lavorati a velocità superiori.
- Materiale e geometria dell’Utensile: Utensili in metallo duro possono lavorare a velocità più elevate rispetto agli utensili in acciaio rapido HSS.
- Tipo di Operazione: Operazioni di sgrossatura richiedono velocità diverse rispetto alle operazioni di finitura. La sgrossatura genera temperature più elevate, per questo necessita di velocità più basse per aumentare la durata dell’utensile.
Materiali dell'Utensile e Velocità di Taglio
- Acciaio Rapido (HSS): Utilizzato per velocità di taglio più basse.
- Metallo duro: Consente velocità di taglio molto più elevate rispetto all’acciaio rapido.
Problematiche Dovute a Velocità di Taglio Eccessive
- Usura dell’Utensile: Maggiore attrito e usura prematura dell’utensile. Inoltre può causare quello che viene chiamato tagliente di riporto, che oltre a danneggiare l’utensile può danneggiare anche il pezzo in lavorazione.
- Surriscaldamento: Aumento della temperatura che può danneggiare sia l’utensile che il pezzo.
- Vibrazioni: Aumento delle vibrazioni che possono compromettere la precisione e la qualità del lavoro.
- Usura Accelerata: Riduzione della vita utile dell’utensile.
Compromesso tra Produttività e Durata dell'Utensile
La scelta di una velocità di taglio più elevata aumenta la produttività, ma riduce la durata dell’utensile. Al contrario, selezionando una velocità di taglio inferiore si prolunga la durata dell’utensile, ma si riduce la produttività.
Strategie per Ottimizzare la Velocità di Taglio
- Aumento della Produttività: Utilizzare velocità di taglio elevate per ridurre i tempi di lavorazione.
- Prolungamento della Durata Utensile: Ridurre la velocità di taglio per diminuire l’usura dell’utensile.
- Testare e Regolare: Iniziare con le velocità consigliate e regolare in base alle condizioni reali di lavorazione.
- Monitorare l’Utensile: Controllare regolarmente l’usura dell’utensile e la qualità del pezzo.
- Utilizzare Refrigeranti Adeguati: L’uso di refrigeranti appropriati può ridurre il surriscaldamento e migliorare la durata dell’utensile.
- Aggiornare le Macchine Utensili: Assicurarsi che le macchine utensili siano in buone condizioni e aggiornate per supportare velocità di taglio elevate.
La Classificazione ISO dei Materiali
La Classificazione ISO dei Materiali: Fondamento della Scelta UtensileLa classificazione ISO suddivide i materiali da lavorare in sei gruppi principali, identificati da lettere e colori convenzionali. Questa categorizzazione non è arbitraria: riflette le caratteristiche fisico-chimiche dei materiali e le problematiche specifiche che ciascun gruppo presenta durante la lavorazione. Comprendere questa classificazione è essenziale per selezionare correttamente geometrie di taglio, rivestimenti e parametri operativi.
- Gruppo P (colore blu): comprende gli acciai non legati, basso-legati e alto-legati. Questi materiali generano forze di taglio relativamente contenute, ma presentano difficoltà nel controllo del truciolo, specialmente nelle lavorazioni di finitura con bassi avanzamenti. La formazione di truciolo lungo e filiforme richiede geometrie con rompitruciolo efficaci.
- Gruppo M (colore giallo): include gli acciai inossidabili con tenore di cromo superiore al 12%. La caratteristica distintiva di questi materiali è l’incrudimento durante la lavorazione: il passaggio dell’utensile indurisce lo strato superficiale, aumentando progressivamente le forze di taglio. L’usura ad intaglio sul fianco dell’inserto e l’accumulo di calore rappresentano le sfide principali.
- Gruppo K (colore rosso): raggruppa le ghise grigie, malleabili e nodulari. Questi materiali producono truciolo corto e frammentato, permettendo spesso la lavorazione a secco. Tuttavia, la presenza di grafite e l’elevata abrasività accelerano l’usura degli utensili.
- Gruppo N (colore verde): comprende i materiali non ferrosi: alluminio, rame, ottone e bronzo. La bassa durezza consente velocità di taglio elevate, ma la tendenza all’adesione provoca la formazione del tagliente di riporto (BUE, Built-Up Edge), compromettendo la finitura superficiale e rischiando la frattura dell’utensile.
- Gruppo S (colore arancio): include le superleghe a base di nichel, titanio e le leghe resistenti al calore (HRSA). La bassissima conducibilità termica concentra il calore sul tagliente, con forze specifiche che possono raggiungere i 3000 N/mm². Queste lavorazioni richiedono utensili specializzati e parametri conservativi.
- Gruppo H (colore grigio): riguarda gli acciai temprati con durezza compresa tra 45 e 65 HRC. L’elevata durezza determina usura rapida degli inserti, rendendo necessari substrati e rivestimenti specifici per la tornitura dura.
Correlazione tra Durezza e Lavorabilità
La durezza del materiale rappresenta un indicatore immediato della sua lavorabilità. Nella pratica industriale, il controllo della durezza viene eseguito allo stato di ricottura isotermica, di bonifica o di tempra, fornendo informazioni essenziali per la programmazione delle lavorazioni.
La conversione tra scale di durezza (HRC, HV, HB) e la correlazione con la resistenza a trazione (Rm) permettono di stimare le forze di taglio attese e di dimensionare correttamente i parametri operativi.
Tabella: Correlazione tra Durezza e Materiale Tipico
| Durezza | Materiale Tipico |
|---|---|
| 20 HRC | Acciaio bonificato morbido |
| 30 HRC | Acciaio bonificato medio |
| 40 HRC | Acciaio temprato |
| 50 HRC | Acciaio per utensili |
| 60 HRC | HSS temprato |
Velocità di Taglio: Valori di Riferimento per Materiale
La velocità di taglio (Vc) espressa in metri al minuto rappresenta il parametro più influente sulla durata dell’utensile e sulla produttività. Valori troppo bassi riducono l’efficienza economica; valori eccessivi accelerano l’usura e possono compromettere la qualità superficiale. I dati riportati nella tabella seguente derivano da consolidate esperienze industriali e costituiscono un punto di partenza per l’ottimizzazione.
Tabella: Velocità di Taglio e Lubrificante Consigliato
| Materiale | Vc Acciaio Rapido (m/min) | Vc Metallo Duro (m/min) | Lubrificante Consigliato |
|---|---|---|---|
| Acciaio al carbonio (50-70 kg/mm²) | Sgross. 30 / Fin. 60 | 100-180-250 | Olio da taglio o emulsione |
| Acciaio legato bonificato (80-110 kg/mm²) | Sgross. 25 / Fin. 35 | 50-80-120 | Olio da taglio |
| Acciaio inossidabile (50-85 kg/mm²) | Sgross. 25 / Fin. 45 | 50-80-100 | Olio da taglio o trementina |
| Ghisa grigia | Sgross. 20 / Fin. 35 | 45-80-100-120 | Secco o aria compressa |
| Ottone e bronzo | Sgross. 50 / Fin. 70 | 400 | Senza lubrificante o emulsione |
| Alluminio e leghe | Sgross. 60 / Fin. 130 | 80-200 | Olio o petrolio |
Per gli utensili con placchette in metallo duro a fissaggio meccanico, le velocità indicate possono essere incrementate del 15% circa, grazie alla maggiore rigidità del sistema di bloccaggio rispetto alla brasatura.
Principi di Ottimizzazione della Velocità di Taglio
La relazione tra velocità di taglio e durata utensile è descritta dalla formula di Taylor: Vc × T^n = C, dove T rappresenta la vita utile in minuti, n è un esponente dipendente dal materiale dell’utensile e C una costante sperimentale. Questa relazione esponenziale implica che piccoli incrementi di velocità producono riduzioni significative della durata: raddoppiare la Vc può ridurre la vita dell’inserto di un fattore 4-8.
L’ottimizzazione richiede quindi un bilanciamento tra:
- Costo dell’inserto e numero di taglienti disponibili
- Tempo macchina e costo orario dell’impianto
- Tempo di setup per il cambio utensile
- Qualità richiesta e tolleranze dimensionali
- Disponibilità di refrigerante e sua efficacia
Rugosità Superficiale: Correlazione con i Parametri di Processo
La rugosità superficiale Ra, espressa in micrometri, rappresenta un requisito funzionale critico per molte applicazioni. Superfici di tenuta, cuscinetti, guide di scorrimento e componenti estetici richiedono valori specifici che determinano la scelta della lavorazione finale.
Tabella: Rugosità Superficiale Ottenibile per Lavorazione
| Lavorazione | Ra Ottenibile (µm) | Grado N ISO |
|---|---|---|
| Lappatura/Lucidatura | 0,025 - 0,4 | N1 - N4 |
| Rettifica | 0,1 - 1,6 | N2 - N6 |
| Alesatura | 0,4 - 3,2 | N4 - N7 |
| Tornitura finitura | 0,8 - 3,2 | N5 - N7 |
| Tornitura standard | 1,6 - 12,5 | N6 - N9 |
| Fresatura finitura | 0,8 - 3,2 | N5 - N7 |
| Foratura | 1,6 - 6,3 | N6 - N8 |
Calcolo Pratico della Rugosità in Tornitura
Per una superficie ottenuta da tornitura di passata, la rugosità teorica può essere stimata con la formula: Ra (µm) ≈ 32 × [f (mm)]² / r (mm), dove f rappresenta l’avanzamento per giro e r il raggio di punta dell’inserto. Questa relazione evidenzia come il raggio di punta abbia un’influenza lineare sulla rugosità, mentre l’avanzamento agisca con effetto quadratico. Per migliorare la finitura, è quindi più efficace ridurre l’avanzamento piuttosto che aumentare il raggio di punta, compatibilmente con la stabilità del processo.
Le applicazioni industriali tipiche richiedono:
- Cuscinetti di precisione: Ra 0,1 - 0,4 µm (rettifica o lappatura)
- Superfici di tenuta: Ra 0,4 - 1,6 µm (rettifica o alesatura fine)
- Finiture estetiche: Ra 0,8 - 3,2 µm (tornitura o fresatura di finitura)
- Parti meccaniche standard: Ra 3,2 µm (tornitura convenzionale)
Usura degli Utensili: Criteri di Sostituzione
Il monitoraggio dell’usura sul fianco (VB) costituisce il criterio principale per determinare il momento ottimale di sostituzione dell’inserto. Un cambio prematuro spreca potenziale produttivo; un cambio tardivo rischia di compromettere la qualità del pezzo o danneggiare l’utensile in modo catastrofico.
I valori limite VBmax raccomandati variano in funzione del materiale dell’utensile e del tipo di lavorazione:
- Acciaio rapido HSS in tornitura/fresatura frontale: VBmax = 1,5 mm
- Acciaio rapido HSS in fresatura periferica: VBmax = 0,5 mm
- Acciaio rapido HSS in foratura: VBmax = 0,4 mm
- Acciaio rapido HSS in alesatura: VBmax = 0,15 mm
- Metallo duro in sgrossatura: VBmax = 0,8 mm
- Metallo duro in finitura: VBmax = 0,4 mm
Per le lavorazioni di finitura critica, è consigliabile adottare valori più conservativi, sostituendo l’inserto quando VB raggiunge il 60-70% del limite massimo. Nelle produzioni in serie, l’analisi statistica della durata utensile permette di programmare sostituzioni preventive sincronizzate con i cambi turno o le pause pianificate.
Tolleranze Dimensionali e Accoppiamenti ISO
La corretta interpretazione delle tolleranze ISO e la scelta degli accoppiamenti foro-albero influenzano direttamente la funzionalità dei componenti assemblati e i costi di produzione. Passare da una tolleranza h8 a una h6 può raddoppiare o triplicare il tempo ciclo, richiedendo lavorazioni aggiuntive di finitura.
Vantaggi della Corretta Gestione delle Tolleranze
La padronanza del sistema di tolleranze ISO offre benefici concreti all’officina meccanica:
- Riduzione degli scarti grazie alla chiara definizione dei limiti dimensionali accettabili
- Ottimizzazione dei cicli di lavoro selezionando la tolleranza minima necessaria per la funzione
- Intercambiabilità garantita dei componenti prodotti in lotti diversi o da fornitori differenti
- Comunicazione univoca con clienti e progettisti attraverso una codifica standardizzata
- Controllo qualità semplificato mediante calibri passa/non-passa dedicati
Accoppiamenti Consigliati per Applicazione
La scelta dell’accoppiamento dipende dalla funzione meccanica richiesta:
| Tipo di Accoppiamento | Foro/Albero | Applicazione Tipica |
|---|---|---|
| Bloccato serrato | H6/p5 | Parti permanentemente unite |
| Bloccato normale | H7/n6 | Parti bloccate assialmente |
| Di spinta | H7/j6 | Montaggio/smontaggio manuale |
| Di scorrimento | H7/h6 | Centratura con movimento lineare |
| Libero stretto | H7/g6 | Rotanti con buona centratura |
| Libero normale | H8/f7 | Accoppiamenti rotanti veloci |
Refrigerazione e Lubrificazione: Strategie Applicative
La scelta del fluido da taglio e della modalità di erogazione influenza significativamente la durata utensile, la qualità superficiale e la sicurezza operativa. Non esiste una soluzione universale: ogni combinazione materiale-lavorazione richiede una valutazione specifica.
Criteri di Selezione del Fluido da Taglio
La strategia di refrigerazione ottimale dipende da molteplici fattori:
- Acciai al carbonio e legati: olio da taglio intero o emulsione al 5-8% per bilanciare lubrificazione e raffreddamento
- Acciai inossidabili: oli ad alta pressione con additivi EP (Extreme Pressure) o emulsioni concentrate per contrastare l’incrudimento
- Ghise: lavorazione a secco preferibile per evitare problemi di smaltimento dei fanghi; aria compressa per evacuazione truciolo
- Alluminio: emulsioni diluite o oli a bassa viscosità; evitare fluidi contenenti cloro che possono macchiare la superficie
- Superleghe: refrigerazione ad alta pressione (70-100 bar) diretta sulla zona di taglio per limitare le temperature
La lubrificazione minimale (MQL, Minimum Quantity Lubrication) rappresenta un’alternativa sempre più diffusa, con vantaggi ambientali ed economici nelle applicazioni compatibili.
Ottimizzazione dei Costi Energetici in Officina
Il costo dell’energia elettrica incide significativamente sui costi operativi delle officine meccaniche italiane. Con un prezzo medio di 108-109 €/MWh nel 2024, l’Italia presenta uno svantaggio competitivo del 28% rispetto alla Germania, del 42% rispetto alla Spagna e del 47% rispetto alla Francia.
Questa situazione rende particolarmente importante l’ottimizzazione dei parametri di taglio per ridurre i tempi ciclo e, conseguentemente, i consumi energetici. Strategie efficaci includono:
- Massimizzazione del volume di truciolo asportato compatibilmente con le specifiche di qualità
- Riduzione dei tempi morti attraverso programmazione ottimizzata dei percorsi utensile
- Utilizzo di utensili ad alte prestazioni che permettono parametri più aggressivi
- Pianificazione delle lavorazioni energivore nelle fasce orarie a tariffa ridotta
- Manutenzione preventiva di mandrini e azionamenti per mantenere l’efficienza nominale
