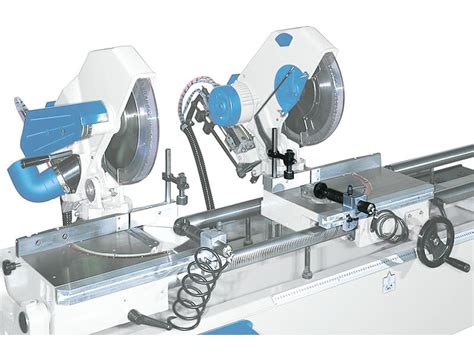

La troncatrice doppia OMGA TR2A CE è una macchina progettata per offrire precisione e affidabilità nel taglio di diversi materiali, tra cui l'alluminio. Questo modello, con la sua configurazione a doppia testa, presenta una testa sinistra fissa e una testa destra mobile, ottimizzando i processi di taglio e incrementando l'efficienza operativa.
Caratteristiche Principali
La troncatrice doppia TR2A è dotata di diverse caratteristiche che la rendono una scelta ideale per le officine meccaniche e le industrie che necessitano di tagli precisi e ripetibili:
- Teste Mobili: La testa destra scorre su cuscinetti a sfera e il posizionamento è manuale tramite un volantino, con lettura della distanza su una riga millimetrata.
- Cicli di Lavoro Versatili: L'operatore può scegliere tra discesa simultanea delle due teste, discesa alternata per pezzi corti, o taglio con testa singola.
- Pressori Pneumatici: I pressori pneumatici verticali e orizzontali assicurano una tenuta in squadro del pezzo durante il taglio.
- Personalizzazione: Ampia gamma di accessori disponibili, come la discesa oleo-pneumatica delle teste e la lubrificazione pneumatica regolabile delle lame.
Specifiche Tecniche Dettagliate
Di seguito sono riportate le specifiche tecniche della troncatrice TR2A CE:
| Caratteristica | Valore |
|---|---|
| Lunghezza max di taglio a 90° | 2800 mm (*) |
| Lunghezza min di taglio a 90° | 225 mm |
| Lunghezza max di taglio a 45° | 2800 mm (*) |
| Lunghezza min di taglio a 45° | 270 mm (**) |
| Larghezza max di taglio a 90° | 145 mm |
| Larghezza max di taglio a 45° | 102 mm |
| Altezza max di taglio | 90 mm |
| Potenza motore | 2 X 2,2 kW |
| Diametro foro lame | 30 mm |
| Diametro lame | 300 mm |
| Velocità di rotazione | 3000 giri/min |
| Diametro bocca aspirazione | 2 x 80 mm |
| Velocità di aspirazione | 21 m/sec |
| Volume totale aria aspirata | 800 m3/sec |
| Peso lordo | 655 kg |
| Dimensioni LxPxH | 3675 x 1450 x 1200 mm |
(*) 3500, 4500, 5500 mm con accessori "Maggiorazione lunghezza di taglio"
(**) 110 mm con accessorio "Supporto per il taglio di pezzi corti"
Leggi anche: Applicazioni della Colla Poliuretanica Renner
Dotazioni Standard
La troncatrice TR2A CE viene fornita con le seguenti dotazioni standard:
- Due pressori verticali pneumatici
- Due pressori orizzontali pneumatici
- 2 lame HM ø 300 mm
- Gruppi operanti in ghisa: cuffia, protezione e snodo
- Cilindro pneumatico per discesa automatica
- Punti fissi a 45° a destra e a sinistra e a 90°
- Trasmissione a cinghia
- Freno e protezione motore
- Dispositivo "NO Volt"
- Pulsantiera mobile bicomando
- Supporto intermedio aggiuntivo
Accessori Correlati
Per ampliare le funzionalità della troncatrice TR2A, sono disponibili diversi accessori correlati, tra cui:
- Maggiorazione lunghezza di taglio
- Supporto per il taglio di pezzi corti
- Discesa oleo-pneumatica delle teste
- Lubrificazione pneumatica regolabile delle lame
Troncatrice doppia testa TEKNA TK142SX

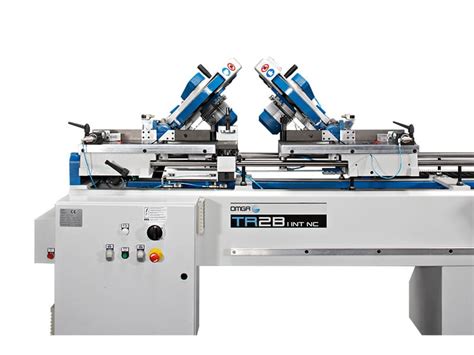

Troncatrice Doppia OMGA TR2B I INT NC: Un'Alternativa Avanzata
Per chi cerca una soluzione più avanzata, la troncatrice doppia OMGA TR2B I INT NC offre inclinazione verticale delle teste e un controllo numerico per il posizionamento. Questa macchina è ideale per il taglio dei cassonetti delle porte e può essere utilizzata come macchina universale.
Caratteristiche Principali della TR2B I INT NC
- Controllo Numerico: Posizionamento tramite controllo numerico con touchscreen da 7", tastiera virtuale e diverse opzioni di connettività (porte USB, Ethernet RJ45).
- Inclinazione Verticale: Inclinazione interna sull'asse verticale di entrambe le teste.
- Versatilità: Adatta per il taglio di cassonetti per porte e utilizzabile come macchina universale.
- Industria 4.0: Possibilità di installare il pacchetto Industria 4.0 per accedere alle detrazioni fiscali tramite il credito d'imposta.
Specifiche Tecniche della TR2B I INT NC
| Caratteristica | Valore |
|---|---|
| Lunghezza max di taglio a 90° | 2750 mm (*) |
| Lunghezza min di taglio a 90° | 600 mm |
| Larghezza max di taglio a 90° | 175 mm |
| Lunghezza max di taglio a 45° | 2750 mm (*) |
| Lunghezza min di taglio a 45° | 600 mm |
| Larghezza max di taglio a 90° | 120 mm |
| Lunghezza max di taglio Z 45° | 2750 mm (*) |
| Lunghezza min di taglio Z 45° | 890 mm (**) |
| Larghezza max di taglio Z 45° | 175 mm |
| Altezza max di taglio | 120 mm |
| Altezza max di taglio Z 45° | 45 mm |
| Potenza motore | 2 X 2,9 kW |
| Diametro foro lama | 30 mm |
| Diametro lama | 370 mm |
| Velocità di rotazione | 3000 giri/min |
| Diametro bocca aspirazione | 2 x ø 80 mm |
| Velocità aspirazione | 21 m/sec |
| Volume tot aria aspirata | 800 m3/h |
| Peso lordo | 795 kg |
| Dimensioni imballo LxPxH | 3700 x 1200 x 1600 mm |
(*) Fino a 5500 mm con accessorio "Maggiorazione lunghezza di taglio"
(**) Dato con entrambe le teste inclinate. Con accessorio "Carrello pneumatico interno", questa si riduce a 650 mm. Con solamente una testa inclinata Z 45°, la lunghezza min di taglio è 650 mm.
Leggi anche: Solaio in legno: guida completa
Dotazioni Standard della TR2B I INT NC
- Inclinazione interna sull'asse verticale di entrambe le teste
- Controllo numerico con 400 memorie
- Due pressori verticali pneumatici
- Due pressori orizzontali pneumatici
- 2 lame HM ø 370 mm
- Gruppi operanti in ghisa: cuffia, protezione e snodo. Oltre 90 kg a gruppo.
- Cilindro pneumatico per discesa automatica
- Punti fissi a 45° a destra e a sinistra e a 90°
- Blocco manuale degli angoli intermedi
- Trasmissione a cinghia
- Freno e protezione motore
- Bassa tensione, interruttore di minima, telesalvamotore e interruttore principale
- Pulsantiera mobile bicomando
- Supporto intermedio aggiuntivo
