In questo articolo ci concentriamo su tre lavorazioni che hanno lo scopo di modificare la superficie del legno per adattarla a specifiche esigenze: la piallatura, la fresatura e la tornitura. Iniziamo con la piallatura, una lavorazione protagonista nelle prime fasi di un progetto, passiamo alla fresatura, che per gli utilizzi descritti entra in campo in uno stadio intermedio o avanzato della costruzione; termineremo con la tornitura, lavorazione capace in alcuni casi di supportare da sola un progetto dall’inizio alla fine.
Una caratteristica accomuna queste tre tecniche: in tutti i casi si può ottenere una superficie finita, ovvero che non necessita di ulteriori lavorazioni meccaniche. L’unica che può essere svolta anche con utensili manuali è la piallatura, mentre la fresatura e la tornitura sono appannaggio delle strumentazioni elettriche.
Piallatura
La piallatura nasce come esigenza di regolarizzare le superfici del legno grezzo. Quando presso un centro fai da te comperiamo il legno, in particolare travetti e listelli, di solito ci viene proposto in forma più grezza oppure piallato. La differenza è evidente: il primo ha una superficie scabra e porta i segni di una preparazione basica, mentre il secondo si presenta liscio al tatto e con spigoli netti.
L’azione è quella di rimuovere un sottile strato di materiale (1-2 millimetri a passata) dalla superficie del legno allo scopo di rendere rettilineo e piano il pezzo oppure di assottigliarlo o, ancora, perfezionarlo rendendolo più gradevole al tatto. In tutti i casi si agisce con l’intento di rendere o mantenere la faccia lavorata piatta e regolare. Ciò in cui la piallatura differisce rispetto alla levigatura, oltre alle modalità di erosione del legno che sono molto diverse, sta nel fatto che nella levigatura non c’è una specifica direzione di lavoro e tutto si svolge in un movimento libero, mentre nella piallatura c’è una precisa direzione, specialmente nella lunghezza del pezzo, e il lavoro si svolge in funzione di ciò che si incontra in quella direzione. Questo permette di rettificare, rendendoli lineari, pezzi lunghi anche alcuni metri.
Leggi anche: Pialla Veritas: Recensione Completa
Ovviamente quest’ultimo è più costoso, ma ha misure di sezione più precise e, se scelti bene i singoli pezzi, ci permette di poter affrontare immediatamente una costruzione, senza ulteriori lavorazioni preparatorie. Tuttavia, non sempre si pialla per perfezionare legno grezzo o per portarlo a misura utile; per esempio, si fa anche per regolarizzare una superficie già composta da tavole o listelli non perfettamente allineati o imbarcatasi leggermente; oppure per bisellare i travetti di una palizzata, il corrimano di una ringhiera o qualsiasi manufatto i cui spigoli risultino troppo “vivi” al tatto, quindi vadano smussati.
La pialla a filo è costituita da un lungo piano in ghisa ed una guida in alluminio, utile per le lavorazioni di pezzi di grandi dimensioni. La pialla a spessore è costituita da un piano di lavoro in ghisa nervata a scorrimento verticale, da un rullo di trascinamento in acciaio e da un gruppo operatore dotato di albero con quattro coltelli.
Come Lavora
La pialla a mano lavora il legno tramite una lama che sporge inferiormente sotto la base d’appoggio; lo stesso avviene in quella elettrica, anche se in questo caso le lame ruotano attorno a un tamburo. In tutti i casi, la sporgenza della lama sotto la piastra determina l’entità di asportazione di materiale, che solitamente va da 0 a un massimo di 3 mm, misura che non conviene mai impostare (già 2 mm sono tantissimi, nella maggior parte dei casi, persino troppi). Oltre alla sporgenza al di sotto, la lama di una pialla (sia manuale sia elettrica) ha una certa larghezza che determina, ovviamente, anche la larghezza massima dell’azione. In alcuni casi la larghezza della lama supera quella del pezzo, per esempio quando si deve togliere qualche millimetro dal bordo inferiore di una porta, ma in tanti altri non è sufficiente, per esempio quando si pialla la superficie di un tavolo. In questa evenienza, si devono fare più passate parallele o quasi.

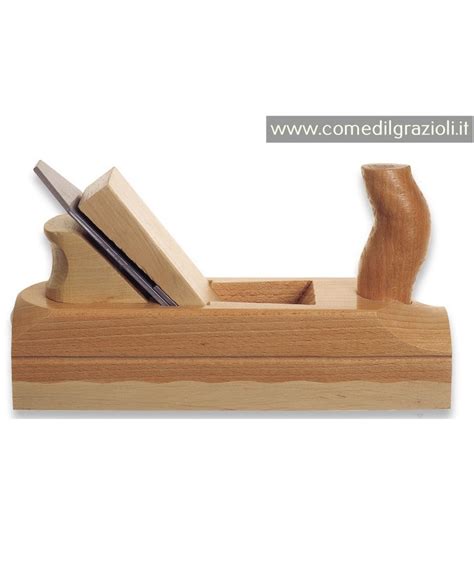

Piallare a Mano
A parte la regola ferrea, da fare propria in tutte le lavorazioni del legno, che impone di utilizzare sempre utensili in perfetto stato e affilati al meglio, va detto che nel caso della pialla è necessario anche un po’ di apprendistato per effettuare la corretta regolazione dell’altezza di lavoro. A parte la procedura, non bisogna mai strafare, cercando di impostare valori di rimozione importanti: meglio togliere un velo di materiale e fare più passate. La larghezza di lavoro non sufficiente a coprire la larghezza del pezzo, rende difficile ai neofiti fare piallature in cui non si vedano i segni delle passate; talvolta capita anche che si vedano incisioni del punto d’attacco (non si fa mai una passata unica da cima a fondo con la pialla a mano).
La lavorazione richiede molta manualità, ma le difficoltà si risolvono in breve tempo, se si hanno frequenti occasioni di eseguire piallature. Tanti sono i trucchi per semplificare le operazioni: per esempio, per piallare un bordo molto sottile e riuscire a eseguire le passate a 90°.
Leggi anche: Pialla Bosch: istruzioni per la riparazione
Piallare con le Macchine
Con i pialletti elettrici bisogna sempre mantenere l’appoggio corretto delle piastre altrimenti può succedere che il tamburo riesca per un attimo a “mangiare” più di quello che deve, lasciando un avvallamento. Per squadrare una tavola o un listello con le macchine stazionarie, si fa una passata regolarizzando una faccia del pezzo, quindi si passa alla faccia a fianco mettendo in appoggio quella appena spianata contro la guida laterale (regolata a 90°). In questo modo si ottengono due facce piane e a 90° fra loro, non resta che piallare le altre due, portando sempre in appoggio, contro la guida laterale, l’ultima faccia spianata.
Nel caso molto frequente in cui sia necessario produrre una serie di pezzi tutti di identica sezione (per esempio listelli 40×60 mm), dopo aver fatto su tutti la squadratura delle prime due facce (prime due passate), per la 3ª e 4ª si usa la pialla a spessore, impostando come altezza di lavoro della macchina una delle due misure necessarie (per esempio 40 mm) e passando in serie la 3ª faccia di tutti i listelli; poi si regola come altezza di lavoro la seconda misura e si ripassano tutti sulla 4ª faccia.
Fresatura
La fresatrice è uno strumento elettrico, a 220 V o a batteria, in cui la parte attiva è la fresa, un accessorio intercambiabile che si fissa nel mandrino della macchina; la fresa, che gira molto velocemente spinta dal motore elettrico (in alcuni casi sino a 30.000 giri/min), è caratterizzata da taglienti con una specifica forma. Scopo della fresatura è dare la forma speculare a quella della fresa alla parte del pezzo di legno che vi entra in contatto. Quindi si usa per modanare profili a scopo di abbellimento, per ammorbidire gli spigoli, per rifilare un bordo relativamente a una forma prestabilita.
A Mano e Stazionaria
La fresatrice può essere uno strumento da portare a mano oppure una macchina stazionaria; sono due versioni utili entrambe, a seconda dei casi. La fresatrice a mano è detta comunemente a tuffo o verticale; ha una piastra che va in appoggio sul pezzo, mentre la fresa viene lasciata sporgere al di sotto di quanto può servire. Si usa quindi a mano portando la macchina sul pezzo immobilizzato. Lo stesso strumento diventa una macchina stazionaria se la si monta sotto un banchetto per fresatrici. In questo caso è il pezzo di legno a essere mosso sulla parte attiva della fresatrice. Stesso discorso per le toupie, grandi macchine stazionarie per fresare, spesso integrate nell’ambito di una combinata per legno.
Leggi anche: Pialla a filo: tutto quello che devi sapere
Fra le fresatrici da usare a mano, inoltre, ci sono due distinzioni; da un lato la macchina classica, più potente ma pesante, dall’altro modelli dalle dimensioni contenute, i trimmer, spesso alimentati a batteria, che non hanno le potenzialità della prima, ma permettono una grande maneggevolezza, dote apprezzabile perché consente maggiore precisione nella realizzazione dei profili, soprattutto quando si devono seguire bordi molto articolati.
Tante Variabili
La forma è un fattore determinante per il risultato che si vuole raggiungere con la fresatura, ma è soltanto il primo di cui tenere conto. Il secondo, altrettanto importante, è l’entità di lavoro, da valutare in due diverse direzioni: una è in altezza, cioè quanto la fresa deve mangiare in senso verticale; la seconda è in larghezza, ossia, quanto la fresa deve erodere lateralmente. Regolare l’azione in profondità è semplice, seppure non banale, perché basta regolare la sporgenza della fresa rispetto al punto d’appoggio del legno, che è la piastra della fresatrice a tuffo oppure il piano di lavoro della stazionaria.
Per la regolazione laterale, invece, ci sono vari modi per limitare l’azione e per lo più servono elementi aggiuntivi come guide, scontri, anelli distanziali, cuscinetti sulle frese ecc. Le guide e gli scontri laterali si usano quando bisogna seguire un percorso rettilineo, mentre anelli distanziali e cuscinetti permettono di seguire fedelmente anche i percorsi curvi. Tuttavia, fra tutti i sistemi elencati, soltanto la fresa con cuscinetto permette di usare la fresatrice per seguire direttamente il profilo del legno senza altri ausilii.
Modanare
Per condurre la fresatrice lungo il bordo di una tavola, realizzando una modanatura regolare, è necessario usare la fresa con cuscinetto in testa, che nel caso in questione corre in appoggio nel punto. Lo stesso risultato si potrebbe ottenere con una guida parallela, ma con il problema dell’attacco e dell’uscita dagli angoli (inizio e fine tratta), dove il cuscinetto non pone problemi e si passa tranquillamente da un lato all’altro del pezzo.
Arrotondare gli Spigoli
Cambia il profilo, che in questo caso è tondo, ma non cambia la sostanza: serve sempre il cuscinetto in testa che mantiene costante la distanza (entità) laterale di lavoro.
Rifilare
In questo caso qualcosa cambia: il cuscinetto appoggia infatti sul fianco di una dima, preconfezionata appositamente, che stabilisce la forma da ripetere. Il foglio di multistrato, fissato provvisoriamente sulla dima, è costretto a prendere identica forma.
Diversa Azione
A seconda se il tagliente sporge o è perfettamente allineato con il cuscinetto, cambia la lavorazione: nel caso le lame sporgono di diversi millimetri quindi il legno viene eroso di quella misura oltre la battuta laterale del cuscinetto. Nel caso i taglienti sono esattamente a filo del cuscinetto, quindi rimuovono soltanto ciò che sporge dalla battuta laterale (azione di rifilatura).
Fresatrice a Tuffo Sotto il Banchetto
Anche in questo frangente, la profondità laterale può essere controllata con cuscinetto in testa; il pezzo si può muovere liberamente senza vincoli di direzione. Usando invece una fresa senza cuscinetto è necessario avere uno scontro laterale da cui far sporgere la fresa della misura corretta, regolandone millimetricamente la posizione; in questo caso il legno si muove in senso rettilineo, lungo lo scontro.
Decorare con l’Anello Guida
L’anello guida è nella dotazione di molte fresatrici a tuffo e va applicato alla piastra. L’anello ha un rilievo che fa da barriera distanziale e impedisce alla fresatrice di andare oltre un certo livello costituito, per esempio, da una sagoma da seguire.
Tornitura
Tornitura Del legno - Tecnica di base
La tornitura prevede che ci sia un pezzo montato su una macchina stazionaria (tornio) e da questa sia messo in rotazione. Il lavoro è svolto da un utensile tagliente che può avere diverse forme e viene azionato dall’operatore. La tornitura è una lavorazione con forte connotazione creativa, perché consente di dare al pezzo di legno una forma a piacere, bella e attraente; ciò non impedisce a questa tecnica di avere anche un ruolo costruttivo, per esempio nella realizzazione delle gambe di una sedia, di un tavolo oppure di un mobile, elementi che, oltre alla valenza estetica, hanno una funzione strutturale e devono risultare uguali.
Importanza del Materiale
La cifra creativa della tornitura è legata a due fattori: da un lato c’è prettamente la forma che si decide di dare al manufatto; dall’altro ci sono le caratteristiche della specie legnosa con il suo colore e le sue fibrature. Il legno è determinante per il risultato che si vuole ottenere non solo per la bellezza; è necessario che abbia anche certe caratteristiche fisiche, come la durezza e un tipo di fibra compatta e fine, inoltre deve essere privo di difetti (in particolare nodi) e marcescenze. Non a caso ci sono specie legnose indicate per la tornitura (olivo, olmo, acero, betulla, pero, ciliegio, bosso ecc) e altre meno perché troppo tenere e con fibratura grossolana, che non lascia superfici lisce e compatte.
Com’è Fatto il Tornio
Il tornio è composto dalle seguenti parti: un bancale che unisce tutti gli elementi, per cui deve essere più robusto e rigido possibile; un motore, possibilmente con regolazione elettronica della velocità, che ha il compito di far ruotare il pezzo mediante una punta (trascinatore), un mandrino o un platorello; una contropunta, spostabile lungo l’estensione del bancale, che ha il compito di sostenere l’altra estremità del pezzo; il ventaglio, anch’esso regolabile lungo il bancale, oltre che in altezza, che ha il compito di sostenere la sgorbia durante il lavoro.
Cosa Serve per Tornire
Per effettuare l’asporto di materiale servono ferri caratterizzati dalla forma dei taglienti: sgorbie, bedani, pialle, incisori, termiti ecc, sono i principali, ma per ognuno ci sono tante variabili per ottenere sempre il miglior risultato. Come base di partenza sono necessari almeno 4 ferri: una sgorbia da sgrosso, una per profilare, un bedano e una sgorbia pialla.
Due le lavorazioni di base della tornitura: longitudinale e trasversale. La prima è quella che si effettua sul fianco del pezzo in rotazione, solitamente tenuto tra punta e contropunta, mentre la seconda è quella che si effettua con il pezzo tenuto solo lato motore, per poter agire sulla parte libera, frontale. In questo caso il pezzo deve essere tenuto saldamente, facendo una presa per mandrino, rigorosamente a 4 griffe, oppure attaccandolo con viti a un platorello.
Caratteristiche del Tornio
Il principale elemento strutturale del tornio, il bancale, non è solo importante per il ruolo di tenere solidamente insieme motore, ventaglio e contropunta, ma anche perché la sua dimensione determina la lunghezza massima del pezzo lavorabile, che corrisponde alla distanza fra punta e contropunta. Altra misura importante, quella del diametro massimo del...
Sicurezza sul Lavoro
L'attrezzatura deve possedere, in relazione alle necessità della sicurezza del lavoro, i necessari requisiti di resistenza e di idoneità ed essere mantenuta in buono stato di conservazione e di efficienza (Art. 71 del D.lgs. Verificare che l’attrezzatura risponda ai requisiti dell’Art. 81 del D.Lgs. L'attrezzatura deve essere corredata da un libretto d'uso e manutenzione (Art. 70 del D.lgs. Accertarsi che l'attrezzatura sia marcata "CE" ( Art. 70 del D.lgs.
Attuare la sicurezza della macchina, nel pieno rispetto della direttiva macchine e delle altre norme vigenti in materia, predisponendo dispositivi di protezione degli organi di trasmissione, quali: ripari fissi, la cui rimozione richiede l’impiego di un apposito attrezzo, ripari apribili collegati a microinterruttore di blocco del moto, e ripari regolabili, da registrare in funzione delle dimensioni del pezzo di legno di lavorazione (Allegato V, Parte I, Punto 6 del D.lgs.
Proteggere gli organi di trasmissione del moto, con dispositivi di interblocco, tali da impedire l’apertura del riparo della zona pericolosa quando la macchina è in movimento e non consente l’avvio quando il riparo è aperto, oppure di fotocellule, che garantiscano lo stesso livello di sicurezza (Allegato V, Parte I, Punto 2.3. del D.lgs. Mantenere una posizione di lavoro, tale da risultare al di fuori della zona pericolosa, ossia tale da evitare di essere colpito in caso di rifiuto del pezzo di legno (Allegato V, Parte II Punto 5.5.7 del D.lgs.
Durante la manutenzione della macchina, attuare una procedura standardizzata, quale la neutralizzazione di tutte le forme di energia (elettrica, meccanica, oleodinamica e pneumatica), la dotazione del quadro di controllo di un dispositivo a chiave, di cui si deve impossessare l’addetto alla manutenzione fino al termine delle operazioni (Allegato V, Parte I, Punto 11 del D.lgs. Neutralizzare l’alimentazione elettrica, in caso di lubrificazione della macchina o in caso di sostituzione e regolazione delle lame (Allegato V, Parte I, Punto 11 del D.lgs. Dotare la macchina di un idoneo sistema di aspirazione, per ridurre l’esposizione a polveri (Allegato V, Parte I, Punto 4 del D.lgs.
Predisporre tutti gli interventi tecnici, organizzativi e procedurali concretamente attuabili al fine di ridurre al minimo gli eventuali rischi derivanti dall’esposizione alle vibrazioni, quali l’utilizzo di macchinari a bassa vibrazione e minore impatto vibratorio (Allegato V, Parte I, Punto 10 del D.lgs. Predisporre tutti gli interventi tecnici, organizzativi e procedurali concretamente attuabili al fine di ridurre al minimo gli eventuali rischi derivanti dall’esposizione al rumore (Art.192 del D.lgs.
Utilizzare sempre i dispositivi di protezione individuali previsti (Art. 75-78 del D.lgs. Verificare l’uso costante dei D.P.I. da parte di tutto il personale operante (Art. 77 del D.lgs.
Tutti gli organi mobili dovranno essere lubrificati, se previsto dal libretto di manutenzione, avendo cura di ripristinare tutte le protezioni asportate, manomesse o danneggiate (schermi di protezione per ingranaggi, carter, ecc.). L'attrezzatura deve essere accompagnata, oltre che dalle normali informazioni di carattere tecnico, dal libretto di garanzia e dalle istruzioni d'uso e manutenzione, con le indicazioni necessarie per eseguire, senza alcun rischio, la messa in funzione e l'utilizzazione, la regolazione, la manutenzione e le riparazioni.
Dispositivi di Protezione Individuale (DPI)
- Occhiali a mascherina in materiale anallergico con fascia elastica regolabile e lente in policarbonato classe ottica 1, trattamento antigraffio esterno e antiappannante interno (Art 75 - 77 - 78, Allegato VIII-punto 3, 4 n.2 del D.lgs).
- Mascherina per la protezione di polveri a media tossicità, fibre e aerosol (Art 75 - 77 - 78 , Allegato VIII-punto 3, 4 n.4 del D.lgs).
- Protezione per la perforazione delle mani (Art 75 - 77 - 78, Allegato VIII - punti 3, 4 n.5 del D.lgs).
Anelli di Guida
Anelli di guida in acciaio, per lo spostamento in corrispondenza del cuscinetto a sfere e per la fresatura con sagoma. Superficie brunita. Il diametro dell'anello di guida è subordinato al diametro dell'utensile e alle dimensioni della sagoma.
| Art. n. | Descrizione |
|---|---|
| 04.0.101, 04.0.102, 04.2.103 | Anelli di guida e accessori composto da cuscinetto a sfera, anello di sicurezza e vari anelli di spinta inclusi nel set. |
