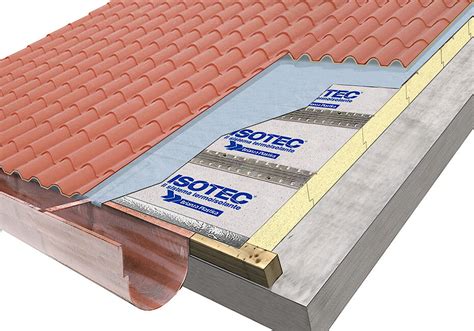

Il pannello ISOTEC® è un sistema di isolamento termico per coperture a falde, ideale sia per interventi di ristrutturazione di tetti in edifici esistenti che per la realizzazione di nuove coperture. Questo sistema si basa sull'installazione di pannelli strutturali componibili e leggeri, dotati di bordi longitudinali e di testata conformati a battenti e incastri contrapposti.
La leggerezza, la maneggevolezza e la facilità di lavorazione in quota velocizzano l'installazione corretta dei pannelli. Questi, posizionati in sequenza dalla gronda al colmo del tetto, creano rapidamente una struttura portante che funge da isolante termico, favorisce la microventilazione ed è impermeabile alle infiltrazioni accidentali del manto di copertura.
Per garantire un risultato ottimale, è fondamentale seguire attentamente le istruzioni di installazione e utilizzare gli accessori di completamento previsti nel sistema ISOTEC®. In questo modo, il tetto non sarà più una fonte di problemi, ma una risorsa per il comfort abitativo e il risparmio energetico dell'intero edificio.
ISOTEC® è composto da un corpo centrale in schiuma poliuretanica espansa rigida con densità 38 kg/m3 che, negli spessori 60-80-100- 120 mm, permette di migliorare la resistenza termica del sistema, adeguandola alle differenti richieste di miglior comfort abitativo e di maggiore risparmio energetico. Il pannello di poliuretano è rivestito da una lamina di alluminio goffrato, reso portante da un correntino in acciaio rivestito a caldo in lega alluminio-zinco e silicio (aluzinc), nervato e traforato che, oltre a garantire la resistenza statica del pannello, funziona come correntino di supporto per la posa del manto di copertura, favorendo la microventilazione del sottomanto di copertura ed il convogliamento in gronda delle infiltrazioni meteoriche accidentali provenienti dal tetto.
Vantaggi del Sistema ISOTEC®
- Isolamento termico in poliuretano e resistenza termica: L'utilizzo del poliuretano espanso rivestito in alluminio garantisce la miglior prestazione termica possibile, associata ad una estrema leggerezza e durata nel tempo. La sua caratteristica di costanza termica (- 50 / + 100°C) lo rende ideale per l'utilizzo sottotegola, strato della copertura in cui si raggiungono facilmente temperature molto elevate (anche 80- 90°C in estate).
- Seconda impermeabilizzazione: Se posato correttamente e su struttura con pendenza > 30%, risulta essere una ottima seconda impermeabilizzazione contro le infiltrazioni accidentali dovute a rotture del manto di copertura. Inoltre aiuta a garantire l’impermeabilità temporanea del sottostante fabbricato in attesa della posa del manto di copertura finale.
- Microventilazione: Il correntino in acciaio zincato, integrato nel pannello, presenta dei fori che consentono lo smaltimento dell'acqua e la microventilazione di aria dalla gronda al colmo. Tale movimento consente, nella stagione estiva, un miglioramento delle prestazioni termiche della copertura e, nella stagione invernale, lo smaltimento della condensa che si forma nella camera d'aria creatasi tra l'estradosso dell'isolante rivestito e l'intradosso del manto di copertura.
- Rapidità ed economia di posa: ISOTEC® realizza un impalcato portante facilmente pedonabile. Questo fattore, unitamente alla conformazione del materiale, predisposto a battenti contrapposti, consente una sicura e più rapida ed economica posa in opera e crea un impalcato portante pedonabile.
- Risparmio energetico: Le caratteristiche del pannello componibile (TERMOISOLAMENTO PIÙ MICROVENTILAZIONE) garantiscono alla copertura un efficace isolamento termico che consente di ottenere un considerevole risparmio sulle spese di riscaldamento.
- Garanzia: L’esperienza acquisita in oltre 25 anni di presenza sul mercato dei sistemi termoisolanti, unitamente alla validità dei materiali impiegati per la realizzazione, ha consentito di ottenere una costanza nella qualità del prodotto tale da rendere sicura la sua durata nel tempo. ISOTEC® è garantito 10 anni.
Il Sistema ISOTEC® si applica su coperture a falda prestando attenzione alla pendenza delle stesse come sotto consigliato. Il Sistema ISOTEC®, per garantire le prestazioni di seconda impermeabilizzazione, deve essere utilizzato preferibilmente su falde con pendenza superiore al 30%.
Leggi anche: Caratteristiche listelli decorativi
Caratteristiche Tecniche
L’isolamento termico della copertura a falde dovrà essere realizzato utilizzando un sistema di isolamento sottotegola costituito da:
- Pannello monolitico strutturale, componibile, portante ed isolante, realizzato con schiuma poliuretanica rigida a celle chiuse di densità 38 kg/m3, autoestinguente classe 0-2 (DM 26/06/84 e DM 03/09/01) e euroclasse F (EN 13501-1) con conduttività termica minima λD pari a 0,024 W/mK (secondo la norma UNI EN 13165) e resistenza termica dichiarata RD non inferiore a 2,5 m2K/W per pannelli di spessore 60 mm, 3,33 m2K/W per pannelli di spessore 80 mm, 4,17 m2K/W per pannelli di spessore 100 mm e 5 m2K/W per pannelli di spessore 120 mm.
- Il pannello è conformato con battentatura longitudinale di sovrapposizione sul lato lungo e incastro a coda di rondine sul lato corto.
- Il rivestimento del pannello è costituito da lamina in alluminio goffrato sia all’intradosso che all’estradosso.
- ISOTEC: il profilo metallico rivestito con lega alluminio-zinco-silicio (aluzinc) con altezza 3 cm è integrato nel pannello e presenta dei fori che consentono lo smaltimento dell’acqua e la microventilazione di aria dalla gronda al colmo. È dotato di una nervatura longitudinale, sulla parte piana di appoggio al pannello in poliuretano, che ostacola l’eventuale risalita capillare dell’acqua. Il correntino è inoltre provvisto di fori, nella zona piana di appoggio della tegola, per l’utilizzo di accessori quali il listello parapassero o la linguetta metallica per il fissaggio meccanico delle tegole.
- Larghezza: conforme al passo degli elementi di copertura.
- Lunghezza: 3900 mm.
- Spessori: 60 mm, 80 mm, 100 mm e 120 mm.
Posa in Opera
Il pannello ISOTEC è conformato a battenti e incastri contrapposti che lo rendono facilmente manovrabile, facilitandone e velocizzandone la posa in quota. I pannelli Isotec®, in sequenza di posa, realizzano infatti rapidamente un impalcato portante, termoisolante, impermeabile alle infiltrazioni accidentali del manto di copertura e, grazie al correntino in acciaio zincato di cui è dotato, microventilato. Questo sistema richiede il rispetto di semplici regole di installazione e il rigoroso utilizzo degli accessori di completamento alla posa, in dotazione.
Il profilo metallico è dotato di una nervatura longitudinale rompigoccia sulla parte piana di sormonto dei pannelli, che ostacola l’eventuale risalita dell’acqua. Il correntino è inoltre dotato di fori, nella zona piana di appoggio della tegola, per l’utilizzo di accessori quali: il listello parapassero, la linguetta metallica per il fissaggio meccanico delle tegole.
Le asolature presenti sul profilo hanno la funzione di lasciare scorrere in gronda le eventuali infiltrazioni accidentali d’acqua per rottura del manto di copertura e permettono una efficace microventilazione del sottotegola.
ISOTEC XL rappresenta un’evoluzione dei pannelli ISOTEC.
Leggi anche: Ancoraggio listelli: guida completa
Istruzioni di posa pannello sottotegola ISOTEC
ISOTEC PARETE: Sistema per Facciate Ventilate
Il pannello ISOTEC PARETE è un componente edilizio che raggruppa un sistema di elementi e strati funzionali - termoisolamento, impermeabilizzazione, ventilazione e portanza - che contribuiscono a migliorare le prestazioni termo-igrometriche della chiusura verticale. ISOTEC PARETE propone un nuovo sistema di facciata ventilata che, in un’unica soluzione tecnica, crea un cappotto esterno termoisolante continuo e omogeneo e una struttura di supporto per la finitura esterna di rivestimento. Inoltre il correntino portante forato forma una camera d’aria ventilata tra pannello isolante e finitura di facciata.
- Isolamento termico
- Microventilazione
- Risparmio energetico
- Facile installazione
Il pannello ISOTEC PARETE è reso portante da un correntino in acciaio zincato forato che costituisce la camera di ventilazione e la struttura di supporto del rivestimento di facciata. I fori predisposti sul profilo metallico rendono possibile la ventilazione della facciata ed hanno anche la funzione di far scorrere le eventuali infiltrazioni accidentali di acqua.
Il pannello viene fissato alla superficie esterna della struttura portante tramite tasselli o viti di ancoraggio passanti attraverso il correntino in acciaio zincato, adattandosi con facilità ad eventuali imperfezioni delle pareti esistenti. Il sistema così creato costituisce un cappotto isolante dotato di profili orizzontali di supporto per gli elementi di finitura della facciata e consente l’applicazione di differenti tipologie di rivestimento esterno, sia leggere che pesanti.
