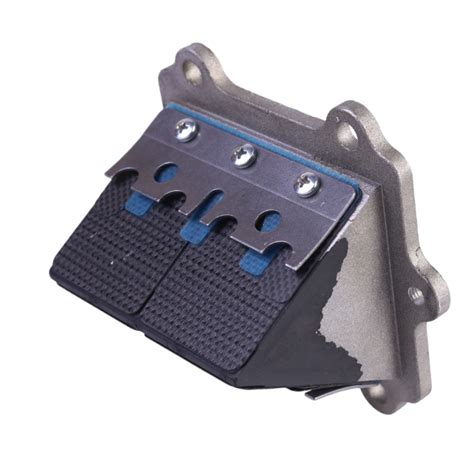

Il pacco lamellare è una componente cruciale nei motori a due tempi, essenzialmente una valvola che regola l'ingresso della miscela aria/benzina (A/B) nel carter. Questo sistema utilizza lamelle, spesso realizzate in carbonio, per controllare l'apertura e la chiusura del condotto di aspirazione. Ma come funziona esattamente e quali sono i suoi vantaggi e svantaggi?
Funzionamento del Pacco Lamellare
Il funzionamento del pacco lamellare si basa sulla depressione che si crea all'interno del carter e del cilindro. Questa depressione apre le lamelle, permettendo alla miscela di entrare. Quando la pressione dinamica della miscela è superiore alla pressione nel carter, il condotto rimane aperto. Questo sistema offre un vantaggio significativo: la quantità di aria aspirata influenza l'apertura delle lamelle, mantenendo la velocità del flusso più o meno costante.

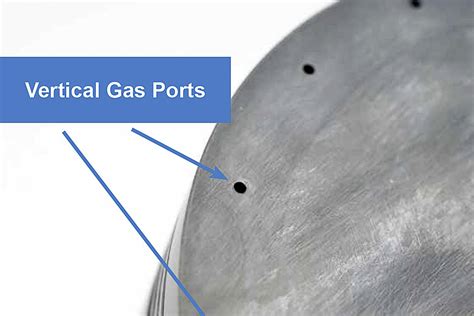

Differenze rispetto al Piston Port
Nei sistemi tradizionali, come il piston port, è il pistone stesso a controllare l'apertura e la chiusura del condotto di aspirazione. Questo significa che il condotto si apre quando il pistone sale verso il Punto Morto Superiore (PMS) e si chiude quando scende. Un limite notevole del piston port è che le condizioni di pressione e velocità della miscela A/B variano notevolmente a diversi regimi di giri. A differenza del sistema a valvola lamellare, nel sistema piston port, l'apertura e la chiusura del condotto sono fisse e dipendono esclusivamente dalla posizione del pistone.
Vantaggi e Svantaggi
Uno dei principali vantaggi del pacco lamellare è la sua capacità di autoregolarsi in base alle condizioni del motore. In sostanza, la valvola lamellare decide quando e come aprirsi in base a ciò che le succede intorno, sia a monte (carburatore) che a valle (motore).
Tuttavia, il pacco lamellare presenta anche degli svantaggi. Il principale è che rappresenta un "tappo" che la miscela deve aprire per entrare nel cilindro, consumando parte dell'energia. Nonostante ciò, in molte situazioni, i vantaggi superano gli svantaggi, soprattutto grazie alla capacità di lavorare con ritardi di chiusura importanti, specialmente agli alti regimi.
Leggi anche: Valvole Rotanti e Lamellari nel Karting
Materiali delle Lamelle: Carbonio
Le lamelle in carbonio offrono prestazioni superiori rispetto ad altri materiali. La rigidità delle lamelle è un fattore cruciale: lamelle troppo morbide possono causare un funzionamento inefficiente del motore, mentre lamelle troppo dure possono limitare la potenza. Il carbonio permette una maggiore flessibilità nella progettazione, consentendo di ottenere caratteristiche differenti variando le fibre e le matrici utilizzate.
Perché il carbonio è preferibile?
- Flessibilità: Permette di adattare le caratteristiche delle lamelle a diverse cilindrate e utilizzi.
- Resistenza: Offre una maggiore durata e resistenza all'usura.
- Leggerezza: Contribuisce a una risposta più rapida e precisa della valvola.
Interazione con la Marmitta ad Espansione
La marmitta ad espansione gioca un ruolo fondamentale nel motore a due tempi. Il suo compito è duplice: creare una forte depressione nel cilindro per risucchiare più gas freschi possibile e farli tornare indietro con un moto pulsatorio. Questa interazione può generare un anticipo di apertura della valvola lamellare attraverso le onde di risonanza che si creano nella marmitta stessa.
L'interazione tra la marmitta, il quinto travaso e il pacco lamellare può generare un anticipo di apertura della valvola lamellare attraverso le onde di risonanza che si generano nella stessa marmitta stessa.
Ecco una tabella che riassume i concetti chiave:
Leggi anche: Vantaggi delle Batterie Lamellari
| Componente | Funzione | Vantaggi | Svantaggi |
|---|---|---|---|
| Pacco Lamellare | Regola l'ingresso della miscela nel carter | Autoregolazione, velocità del flusso costante | Rappresenta un "tappo" che consuma energia |
| Lamelle in Carbonio | Controllano l'apertura e chiusura del condotto | Flessibilità, resistenza, leggerezza | Richiedono una progettazione accurata per evitare risonanze |
| Marmitta ad Espansione | Ottimizza il riempimento del cilindro | Aumenta la potenza e l'efficienza | Complessità nella progettazione e messa a punto |
La dinamica tra aspirazione e scarico in un motore lamellare con marmitta ad espansione è complessa e affascinante. La valvola lamellare, con la sua capacità di autoregolarsi, e la marmitta ad espansione, con il suo ruolo cruciale nel riempimento del cilindro, lavorano insieme per ottimizzare le prestazioni del motore a due tempi.
In sostanza, ad alti regimi di rotazione, l’inerzia della colonna gassosa in entrata supererà la pressione interna del carter, aumentandone il riempimento rispetto a ciò che succederebbe se la valvola fosse influenzata esclusivamente da un discorso pressione/depressione: in sostanza queste pulsazioni dei fluidi e il funzionamento della valvola lamellare permettono ai gas freschi di entrare anche quando il pistone inizia la sua discesa verso il punto morto superiore e fin quando la pressione interna non supera la forza con la quale i gas stanno entrando attraverso il pacco lamellare.
Cosa significa ciò? Significa che i motori lamellari lavorano con ritardi di chiusura molto importanti e solo quando serve, ovvero agli alti regimi.
Se è vero che la valvola lamellare ha questa sua propensione a chiudersi in ritardo al salire dei giri sfruttando l’inerzia della colonna gassosa (effetto ram o colpo d’ariete: lo stesso che genera quel rumore di rimbalzo quando chiudi un rubinetto a leva troppo rapidamente), è altrettanto vero che paga molto in termini di anticipo di apertura rispetto al disco rotante.
E se il riempimento è dato dal mix tra anticipo di apertura e ritardo di chiusura dell’aspirazione (e, ricordiamocelo sempre: l’aspirazione è il rubinetto del “sistema potenza”), da un lato è avvantaggiato il lamellare, dall’altro il disco.
Leggi anche: Scopri il Collettore Lamellare
Il disco rotante, infatti, è come un soldatino: apre e chiude esattamente come gli hai ordinato e non cambierà mai idea, mentre il pacco lamellare è come uno che si sveglia tardi e va a dormire tardi…
