Nel mondo della lavorazione dei materiali, le fresatrici e le macchine utensili giocano un ruolo fondamentale. Queste macchine, utilizzate per modellare materiali come metallo, legno e plastica, sono oggi essenziali in molti settori industriali e artigianali. Sentiamo infatti sempre più spesso parlare di utensili quali frese, fresatrici e non solo, in ambito industriale e non: in questo articolo faremo chiarezza sulle varie tipologie di fresatrici che esistono, esamineremo i criteri per la loro selezione e le migliori pratiche per l’utilizzo delle macchine per la fresatura.
Fresatrici: Cosa Sono e Come Funzionano
Una fresatrice è una macchina utensile utilizzata per rimuovere del materiale da un pezzo in lavorazione, attraverso l’azione rotativa di uno strumento di taglio chiamato fresa. Questa operazione avviene grazie alla combinazione di movimenti relativi tra il pezzo e la fresa, permettendo di creare forme, scanalature, fori e superfici piane con elevata precisione.
Le fresatrici sono particolarmente versatili e possono eseguire una vasta gamma di operazioni di lavorazione - da semplici tagli a complesse forme tridimensionali - tra cui foratura, spianatura e scanalatura. Le macchine utensili, più in generale, costituiscono una categoria più ampia, che include tutte le apparecchiature meccaniche utilizzate per modellare e lavorare materiali solidi, principalmente metalli. Queste macchine comprendono, oltre alle fresatrici, torni, centri di lavoro, rettificatrici, alesatrici e molte altre.
Tipi di Fresatrici
Tornando alle fresatrici, esse possono essere classificate in base alla disposizione del mandrino, al tipo di controllo e alle applicazioni specifiche:
- Fresatrici verticali: Le fresatrici verticali hanno il mandrino disposto perpendicolarmente al piano di lavoro.
- Fresatrici orizzontali: Le fresatrici orizzontali hanno il mandrino parallelo al piano di lavoro.
- Fresatrici CNC: Le fresatrici CNC (Controllo Numerico Computerizzato) utilizzano un computer per controllare i movimenti del mandrino e del pezzo in lavorazione.

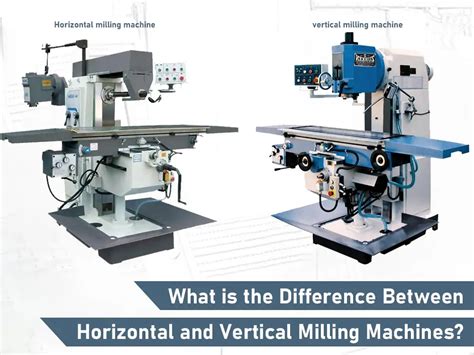

Esempio di fresatrice orizzontale CNC
Leggi anche: Guida all'acquisto: Pulizia Parquet
Ogni fresatrice, per quanto avanzata e sofisticata, è solo una parte dell’equazione; l’efficacia e la precisione del lavoro svolto dipendono in gran parte dagli utensili utilizzati. Gli utensili per fresatrice, comunemente noti come frese, sono progettati per eseguire specifiche operazioni di taglio e modellatura su vari materiali: la scelta della giusta fresa per la propria macchina utensile può fare la differenza, tra una lavorazione perfettamente riuscita e una meno soddisfacente.
Vediamo ora come possono essere utilizzate e macchine fresatrici: queste tipologie di macchine utensili trovano applicazione in numerosi settori, grazie alla loro versatilità e precisione. Ancora, le fresatrici sono ampiamente utilizzate nella lavorazione del legno per creare giunzioni, scanalature e profili decorativi; nell’industria aerospaziale, per la produzione di componenti complessi e leggeri in materiali avanzati, come leghe di titanio e compositi.
Non solo: le fresatrici CNC sono essenziali anche nella prototipazione e nel modellismo, per creare modelli dettagliati e precisi. Sono molti i settori in cui le fresatrici possono trovare applicazione: per ottenere il massimo della loro efficienza, è importante saper scegliere la fresatrice più adeguata alle proprie specifiche esigenze.
Come Scegliere la Fresatrice Giusta
La scelta della macchina fresatrice più adeguata dipende da diversi fattori, tra cui: il tipo di lavorazione, il materiale da lavorare, la precisione richiesta e il budget disponibile. Quando dovete acquistare le fresatrici per il vostro reparto produttivo, considerate innanzitutto il tipo di lavorazione da effettuare: le fresatrici verticali ad esempio sono ideali per lavorazioni generiche e precise, mentre le fresatrici orizzontali sono più adatte per operazioni pesanti.
Fresatrice Verticale o Orizzontale?
La fresatrice verticale è una fresatrice in cui il mandrino è perpendicolare alla tavola portapezzi, la quale, a sua volta, è in grado di muoversi verticalmente per portare il pezzo da fresare ad altezza dell’utensile in rotazione. Nella fresatrice orizzontale, invece, il mandrino è parallelo alla tavola portapezzo. In questi modelli è possibile posizionare più frese allo stesso tempo. Grazie ad esse, di conseguenza, si possono realizzare contemporaneamente più scanalature su una stessa piastra.
Leggi anche: Tipologie Macchine Lavorazione Legno
Altri Criteri di Scelta
Sulle fresatrici convenzionali l’avanzamento della tavola portapezzo viene effettuato ruotando una manovella collegata ad un nonio, o verniero, che permette di controllare la velocità e la lunghezza del movimento. Il nonio in questione, però, può essere sostituito da un DRO (Digital Readout), ossia da un display fornito di sensori lineari in grado di misurare il movimento della tavola.
Le fresatrici automatiche si distinguono dagli altri modelli per il fatto che la loro tavola portapezzi è motorizzata. La fresatrice verticale è diventata, grazie agli accessori sviluppati negli ultimi anni come tavoli da fresatura, sollevatori per fresatrici e battute per fresatrici, probabilmente la macchina più versatile per il lavoratore del legno. In questo caso, l’attenzione era rivolta alla fresatrice fissa e il pezzo da lavorare veniva spostato. In un tavolo da fresatura orizzontale, il pezzo da lavorare è fissato e la fresatrice viene movimentata su 2 assi. Questo viene risolto costruttivamente tramite guide lineari e carrelli lineari comuni nell’ingegneria meccanica, sui quali viene montata una costruzione a piastra con una fresatrice verticale serrata. 2 lunghe guide lineari con 4 carrelli lineari servono per il movimento lungo il pezzo da lavorare.
Utensili per Fresatura CNC
Gli utensili per fresatura CNC, comunemente chiamati frese, sono componenti indispensabili nella lavorazione CNC. Questi versatili utensili da taglio modellare e trasformare le materie prime in componenti precisi e complessi, soddisfacendo le elevate esigenze delle industrie moderne. Progettare utensili per fresatura CNC implica comprendere i requisiti dell'applicazione e tradurli in uno strumento funzionale e durevole. Baucor offre una gamma di forme, dimensioni e configurazioni, rendendole adattabili a varie attività di lavorazione, dalla creazione di geometrie complesse alla creazione di scanalature, tasche e contorni.
Progettazione e Ricerca Concettuale
Il processo di progettazione inizia con l'analisi dei requisiti applicativi e industriali per determinare i requisiti specifici del mulino (materiale, durezza, rivestimento, geometria di taglio), che comprende:
- Analisi del materiale da lavorare (ad esempio metalli, materiali compositi).
- Definizione della geometria di taglio e delle esigenze prestazionali
- Esaminare i parametri di riferimento del settore e identificare sfide o requisiti unici
Questa conoscenza viene utilizzata per sviluppare un design concettuale, gettando le basi per la creazione precisa di uno strumento.
Leggi anche: Lavorazione legno CNC: la guida
Definizione della Geometria della Fresa
Una volta definiti con precisione i requisiti della fresa, si definisce la geometria dell’utensile:
- Tipo di mulino: Determina il tipo specifico di utensile in base all'applicazione di taglio, come frese a candela per rimuovere materiale, frese a candela per arrotondare gli angoli posteriori per fresare un raggio sul lato posteriore del pezzo in lavorazione o frese a coda di rondine per creare forme a coda di rondine nel pezzo in lavorazione.
- Dimensioni del mulino: Definire le dimensioni richieste della fresa, tra cui lunghezza, diametro e altre dimensioni critiche, per garantire un taglio preciso e un adattamento appropriato. Ad esempio, la larghezza e l'altezza di una fresa a coda di rondine devono allinearsi con il profilo a coda di rondine da tagliare dal pezzo in lavorazione.
- Configurazione all'avanguardia: Selezionare il tipo di bordo (ad esempio, quadrato, a testa sferica, smussato) in base alle prestazioni di taglio richieste. Ad esempio, un bordo quadrato può produrre tagli netti e tasche precise, mentre un bordo a testa sferica è ideale per creare contorni lisci o superfici 3D complesse.
- Materiale del mulino: Selezionare il materiale appropriato per la fresa in base a requisiti di lavorazione specifici. L'acciaio rapido (HSS) offre versatilità e convenienza per applicazioni generiche, mentre il carburo offre durezza e resistenza all'usura superiori, ideali per operazioni ad alta velocità su materiali rigidi. Il metallo in polvere bilancia tenacità e resistenza all'usura per una durata estrema, rendendolo un'opzione robusta per ambienti esigenti.
- Rivestimenti e Trattamenti Superficiali: Migliora le prestazioni dell'utensile rivestendolo con nitruro di titanio (TiN), nitruro di titanio e alluminio (TiAlN) o carbonio simile al diamante (DLC).
Stabilità e Rigidità
Progettare utensili che riducano al minimo vibrazioni e flessioni è fondamentale per garantire prestazioni ottimali durante le operazioni di fresatura. La riduzione delle vibrazioni migliora la precisione della lavorazione, offrendo tagli puliti e precisi e riducendo al minimo la flessione, migliorando la stabilità e la durata complessiva dell'utensile. Questo equilibrio garantisce lavorazioni di alta qualità ed efficienza dei costi attraverso una maggiore durata dell'utensile e ridotte esigenze di manutenzione.
Tipi di Frese
Baucor fornisce vari utensili di fresatura CNC, ciascuno progettato per un'applicazione specifica. Di seguito sono riportati i mulini raggruppati per tipologia:
- Frese a candela: Le frese a candela sono tra le più comuni e versatili.
- Fresatrici e scanalatrici
- Fresa a coda di rondine - con raggio di smusso: Progettato con un raggio sul collo per ridurre lo stress durante la creazione della coda di rondine.
- Taglierina a coda di rondine: Le scanalature a coda di rondine delle macchine vengono comunemente utilizzate nei componenti di assemblaggio.
- Fresa a coda di rondine - con lunga portata: Versione a lunga portata per lavorazioni a coda di rondine più profonde e difficili da raggiungere.
- Frese a gambo a doppio angolo: Crea scanalature a V e tagli angolari in un'unica operazione.
- Fresa per sedi chiave - Raggio completo: Crea sedi per chiavette arrotondate per applicazioni meccaniche specializzate.
- Fresa per sedi chiave : Utilizzato per tagliare le sedi per chiavette negli alberi per un assemblaggio sicuro con chiavette meccaniche.
- Fresa per sedi chiave - Dente sfalsato: Riduce le vibrazioni e il chiacchiericcio grazie ai denti sfalsati, per un taglio più fluido delle sedi delle chiavette.
- Mulini a tuffo e speciali
- Frese a tuffo: Utensili di precisione per la creazione di cavità dettagliate in stampi e matrici.
Programmazione CNC per fresatrici/3 @meccanicando
Convalida del Design e Produzione
Prima di procedere con la produzione, è essenziale convalidare il design utilizzando metodi di analisi numerica come l'analisi degli elementi finiti (FEA) o la prototipazione. I metodi di prototipazione rapida, come la stampa 3D, consentono una valutazione pratica della funzionalità, dell'ergonomia e della compatibilità del design all'interno della macchina.
Gli utensili per fresatura CNC di Baucor sono realizzati con precisione e competenza, garantendo elevate prestazioni, durata e affidabilità. Che tu abbia bisogno di fresatrici standard o soluzioni personalizzate, ci impegniamo a fornire utensili che potenziano le tue capacità di lavorazione.
Fresatura di Scanalature
Per le innumerevoli giunzioni in legno o altre strutture nella costruzione di mobili, serve una scanalatura che si possa realizzare con la fresatrice. La fresatura di una scanalatura è una parte importante del lavoro con la fresatrice. Le scanalature vengono create per lo più come guide dei componenti di mobilio ma anche per eseguire giunzioni in legno.
La fresatura di una scanalatura dritta è facile e rapida da realizzare, grazie alla fresatrice e ai binari di guida abbinati al piano multifunzione. Le scanalature si possono fresare nelle più svariate larghezze. A tale scopo sono disponibili frese per scanalature con diversi diametri. A seconda della larghezza della scanalatura richiesta, si può utilizzare anche qualsiasi altra fresa per scanalature con un codolo ø 8 mm.
Impostate la profondità di fresatura desiderata. Regolate la distanza laterale della fresatrice verticale rispetto al binario di guida (v. Accendete la fresatrice e spostatela fino al riscontro di profondità preimpostato, davanti al pezzo in lavorazione procedete in profondità, mentre per le scanalature incassate affondatela nel pezzo in lavorazione. Ripetete la procedura fino a raggiungere la giusta profondità della scanalatura.
Manutenzione e Sicurezza
Non dimentichiamo infine che, come per tutte le macchine, una corretta manutenzione delle macchine fresatrici è essenziale per garantire la loro durata ed efficienza operativa. Pulire regolarmente la macchina fresatrice, assicurarsi che tutte le parti mobili siano adeguatamente lubrificate, controllare periodicamente l’allineamento del mandrino e del piano di lavoro e sostituire tempestivamente le parti usurate, insieme alla revisione periodica, sono operazioni di routine molto importanti, al fine di mantenere la macchina in condizioni ottimali.
Non solo: anche la sicurezza è una priorità assoluta, quando si utilizzano macchine utensili.
Per concludere, la scelta della fresatrice e degli utensili giusti, unita ad una buona manutenzione e ad un uso sicuro, farà la differenza tra un lavoro mediocre e uno di eccellenza. Come per ogni lavorazione, non esiste la fresatrice perfetta per ogni applicazione: materiali diversi, sistemi di lavorazione differenti e livelli di manualità variabili richiedono soluzioni su misura.
