Il martinetto idraulico per troncatrice è uno strumento fondamentale nell'ambito delle prove di compressione monoassiale su murature. Questo dispositivo permette di applicare un carico controllato e misurato su porzioni di muratura, consentendo di valutare le caratteristiche meccaniche del materiale in situ.
Principio di Funzionamento

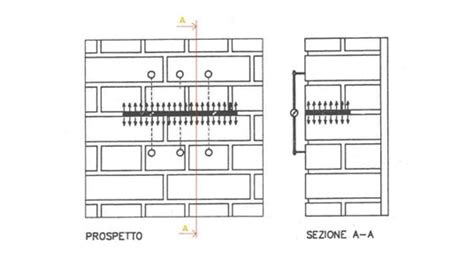

La tecnica si basa sul principio della prova di compressione monoassiale. Dispositivi per l’applicazione del carico costituiti da tasche in metallo saldate, messi in pressione mediante un fluido di misura. Inserendo un secondo martinetto parallelo al primo e distante da esso circa 50 cm, la muratura compresa tra i due tagli costituirà un campione indisturbato e con dimensioni sufficienti tali da essere rappresentativo della muratura esaminata.
Componenti Chiave
Un martinetto piatto ha una propria rigidezza che si oppone all’espansione quando il martinetto viene gonfiato; essa è dovuta alla resistenza del metallo alla flessione, in modo particolare al contorno ed all’azione di diaframma dell’acciaio quando si espande, perciò la pressione del liquido di misura nel martinetto è maggiore dello sforzo che il martinetto esercita. La definizione di Km avviene solo sperimentalmente calibrando in laboratorio il martinetto. I martinetti Boviar sono forniti con valori di Km sperimentali. Per il modello MP-A la calibrazione e quindi la determinazione del coefficiente Km avviene presso il Laboratorio della Facoltà di Ingegneria dell’Università di Genova, i martinetti sono tarati a campione sui lotti di produzione.
Realizzazione del Taglio

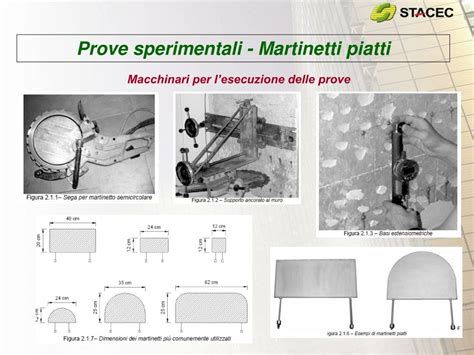

Per la realizzazione del taglio in cui alloggiare i martinetti, si adopera, oggi, una particolare moto-troncatrice a trasmissione eccentrica per tutti i tipi di materiale nel quale effettuare la prova. Vengono utilizzati dischi diamantati da 350 mm che consentono di praticare in tempi ridottissimi tagli semicircolari di 260 mm di profondità, per i quali sono disponibili gli appositi modelli di martinetti.
Misurazione delle Deformazioni

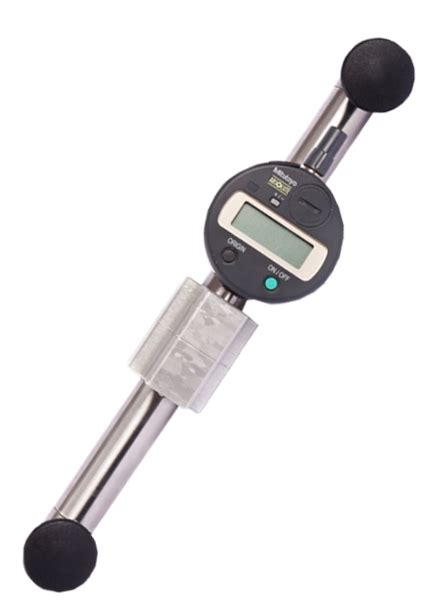

Nell’ambito delle prove di deformabilità con l’impiego di martinetti piatti il deformometro (di solito con base di misura da 200 mm e da 400 mm per le misure delle basi V ed H nella prova a doppio) viene utilizzato per la rilevazione delle misure di convergenza a cavallo dei tagli in cui vengono introdotti i martinetti. Il deformometro è uno strumento di misura analogico, removibile, di elevata ed unica ripetibilità disponibile in un’ampia gamma di basi di misura (da 50 a 2.000 mm).
Leggi anche: Smerigliatrice a bassa velocità: tutto quello che devi sapere
È costituito da una barra in invar alle cui estremità sono montate due testine munite di punte coniche. Le punte coniche dello strumento vanno posizionate nei forellini di appositi capisaldi in acciaio inox già applicati, con l’ausilio della dima in dotazione, alla struttura da controllare con adesivo adatto. Le letture indicate sul micrometro si riferiscono al movimento della testina ruotante conseguente all’eventuale spostamento dei capisaldi a causa delle deformazioni e vanno raffrontate ai valori iniziali di zero.
Centralina Idraulica
E’ dotata di un circuito di scambio in modo da poter utilizzare il campo di misura più adatto alla prova da eseguire con la massima risoluzione di lettura. Il cuore dello strumento è il dispositivo pompante che assicura un ottimo controllo sulle letture effettuate mantenendo la pressione costante per ogni incremento. Il modello per i martinetti piatti presenta un serbatoio più capiente e consente il recupero del fluido di misura che, a prova terminata, viene fatto rifluire nel suddetto serbatoio. L’utilizzo come liquido di misura di una miscela molto fluida (ma non schiumosa) permette che i fattori di disturbo come le perdite di carico, siano ridotti notevolmente. Fornita in contenitore d’alluminio con accessori per il riempimento del serbatoio ed il collegamento ai martinetti con una confezione di 1.5 lt di miscela di misura.
Software di Elaborazione Dati
Analisi di un edificio esistente In Muratura con POR2000 (IV parte - I Rinforzi)
FJTBUno strumento che aiuta lo sperimentatore a controllare l’andamento della prova in tempo reale ed elaborare i dati contestualmente. Il software, sviluppato in ambiente Windows®, prevede l’elaborazione dei dati delle prove con martinetto sia singolo che doppio effettuate con deformometro meccanico con base qualsiasi a scelta dell’utente.
